5.2 Les cycles moteurs à vapeur

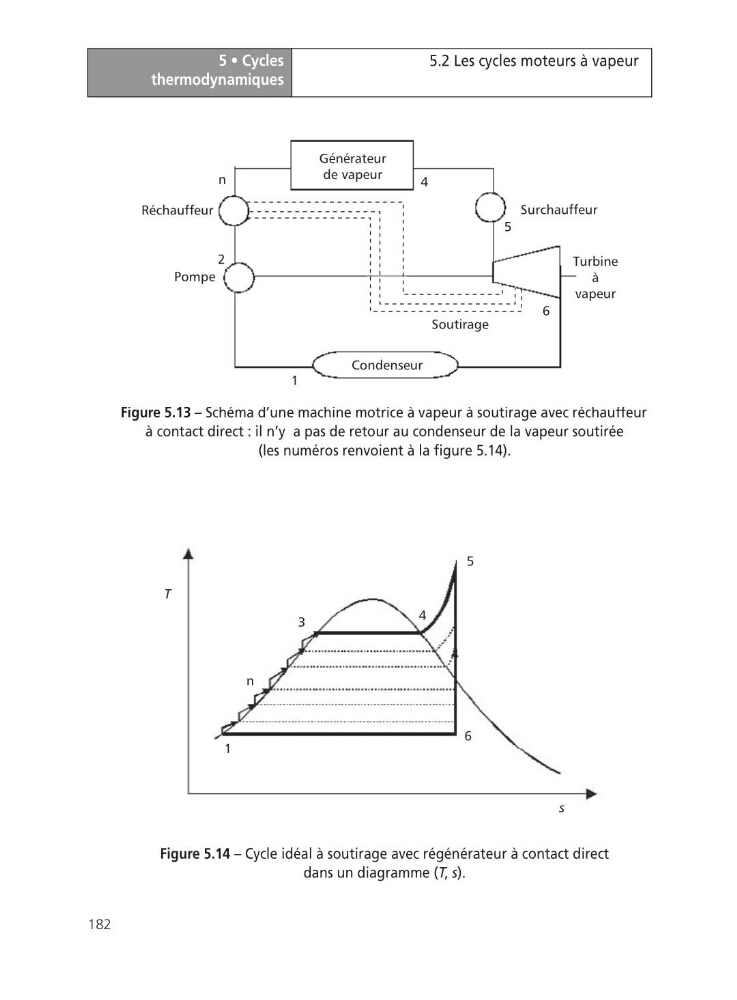

Figure 5.13 – Schéma d’une machine motrice à vapeur à soutirage avec réchauffeur
à contact direct : il n’y a pas de retour au condenseur de la vapeur soutirée
(les numéros renvoient à la figure 5.14).
Générateur
de vapeur
Réchauffeur
Soutirage
Surchauffeur
Turbine
à
vapeur
Condenseur
Pompe
n
6
5
4
2
1
Figure 5.14 – Cycle idéal à soutirage avec régénérateur à contact direct
dans un diagramme (T, s).
T
1
6
4
5
3
n
4
s
