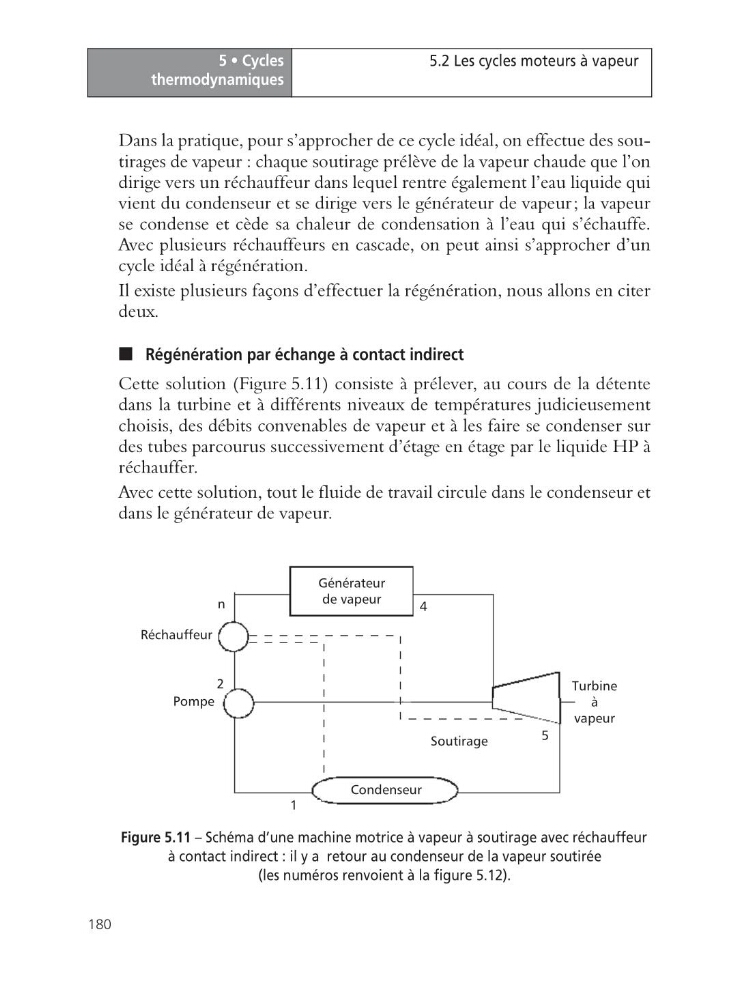

5 • Cycles
thermodynamiques
180
5.2 Les cycles moteurs à vapeur
Dans la pratique, pour s’approcher de ce cycle idéal, on effectue des soutirages de vapeur : chaque soutirage prélève de la vapeur chaude que l’on
dirige vers un réchauffeur dans lequel rentre également l’eau liquide qui
vient du condenseur et se dirige vers le générateur de vapeur; la vapeur
se condense et cède sa chaleur de condensation à l’eau qui s’échauffe.
Avec plusieurs réchauffeurs en cascade, on peut ainsi s’approcher d’un
cycle idéal à régénération.
Il existe plusieurs façons d’effectuer la régénération, nous allons en citer
deux.
I Régénération par échange à contact indirect
Cette solution (Figure 5.11) consiste à prélever, au cours de la détente
dans la turbine et à différents niveaux de températures judicieusement
choisis, des débits convenables de vapeur et à les faire se condenser sur
des tubes parcourus successivement d’étage en étage par le liquide HP à
réchauffer.
Avec cette solution, tout le fluide de travail circule dans le condenseur et
dans le générateur de vapeur.
Figure 5.11 – Schéma d’une machine motrice à vapeur à soutirage avec réchauffeur
à contact indirect : il y a retour au condenseur de la vapeur soutirée
(les numéros renvoient à la figure 5.12).
Générateur
de vapeur
Réchauffeur
Soutirage
Turbine
à
vapeur
Condenseur
Pompe
n
5
4
2
1
