4 • Propriétés
des mélanges
152
4.4 Diagrammes de phase liquide/vapeur
pour des systèmes binaires
La figure 4.10 présente une comparaison entre les propriétés réelles et
celles données par la loi de Raoult pour le mélange binaire R-134a/R32 à la
température de 0 °C. On constate que la loi de Raoult représente très correctement la tendance mais ne donne pas les valeurs exactes des pressions.
I Mélanges azéotropes
Dans certains cas, le diagramme de phase liquide-vapeur d’un mélange
binaire présente un extremum distinct des corps purs. Un tel mélange
est appelé mélange azéotrope. Il existe des mélanges azéotropes où l’extremum est un maximum (Figure 4.11) et d’autres pour lesquels l’extremum est un minimum (Figure 4.12). Dans les deux cas, pour la
composition de l’azéotrope, les phases liquide et vapeur sont de compositions identiques.

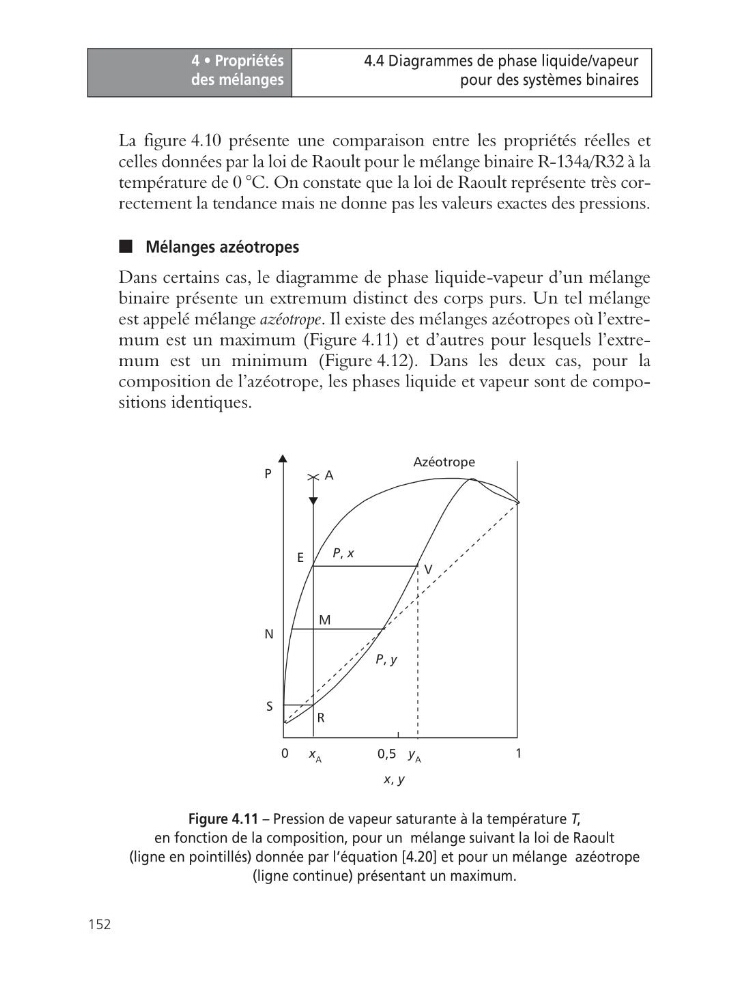

Figure 4.11 – Pression de vapeur saturante à la température T,
en fonction de la composition, pour un mélange suivant la loi de Raoult
(ligne en pointillés) donnée par l’équation [4.20] et pour un mélange azéotrope
(ligne continue) présentant un maximum.
A
N
P
E
V
M
R
S
x A
y A
0
0,5
1
Azéotrope
x, y
P, x
P, y
