liquide s’enrichit en liquide le moins volatil. La température maximale
d’ébullition est la température T R correspondant à l’intersection de la
droite d’abscisse x A avec la courbe de rosée. En effet, au fur et à mesure
que la température d’ébullition augmente, la quantité de liquide diminue et la quantité de vapeur augmente. À tout instant, la composition de
la phase liquide est donnée par la composition x A
N d’ébullition donnée
par l’intersection de l’isotherme T M avec la courbe d’ébullition commençante en N. La composition de la phase vapeur y A
P est donnée par
l’intersection de l’isotherme T M avec la courbe de rosée en P. Les quantités respectives de liquide et de vapeur sont données par les longueurs
des segments MP et MN ou par la règle des leviers.
Les propriétés d’ébullition des mélanges binaires ont des conséquences
très importantes pour l’évaporation des fluides frigorigènes constitués de

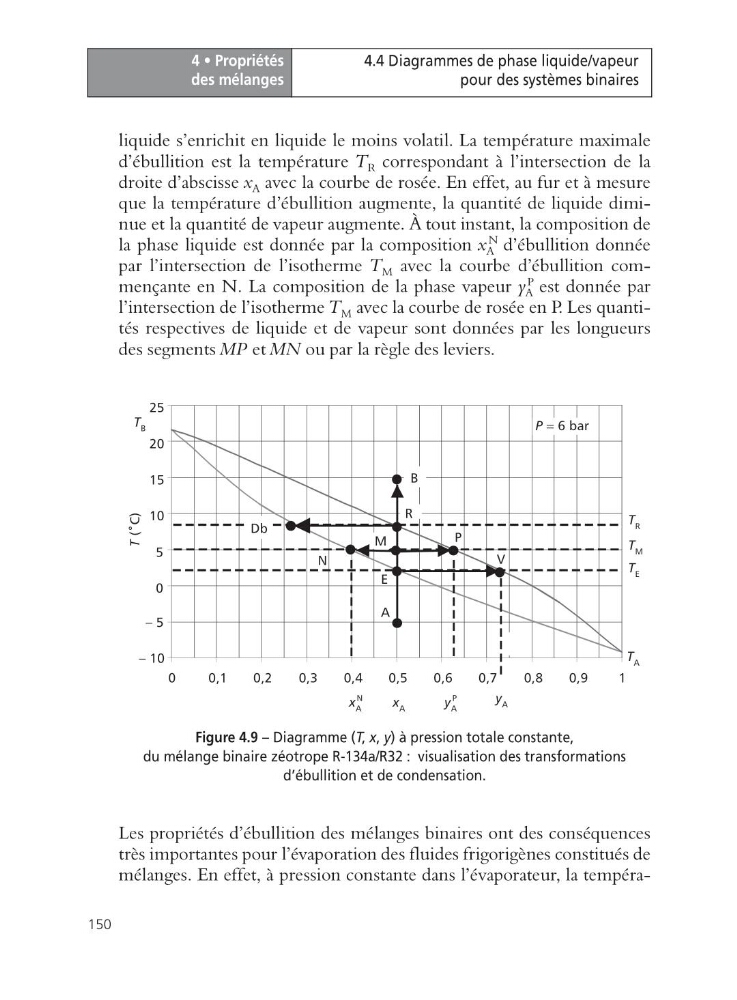

mélanges. En effet, à pression constante dans l’évaporateur, la tempéraFigure 4.9 – Diagramme (T, x, y) à pression totale constante,
du mélange binaire zéotrope R-134a/R32 : visualisation des transformations
d’ébullition et de condensation.
