3 • Propriétés
des corps purs
93
3.3 Les gaz à un constituant
© Dunod – La photocopie non autorisée est un délit.
mique massique n’est pas constante, l’entropie est obtenue soit à partir
de tables, soit à partir de corrélations) :
[3.29]
Dans cette transformation, il n’y a pas de travail contre les forces extérieures de pression et la chaleur échangée avec l’extérieur est donnée
dans le diagramme (T, s) par l’aire hachurée comprise entre l’isochore et
l’axe des entropies. La transformation 1-7 correspond à un chauffage du
gaz alors que la transformation 1-2 correspond à un refroidissement.
I Compression ou détente adiabatique réversible (isentropique)
(évolutions 1-3 et 1-8)
La détente ou la compression de gaz parfaits dans les tuyères, compresseurs axiaux ou centrifuges tournant à grande vitesse correspondent à
des écoulements très rapides de sorte que l’on peut négliger les échanges
de chaleur avec les parois du composant. Ces écoulements peuvent donc
être considérés comme adiabatiques. Par ailleurs, si le frottement interne
2
7
2
1
7
1
1
1
ln
et
ln
v
v
P
P
s
s
c
s
s
c
P
P
- =
- =

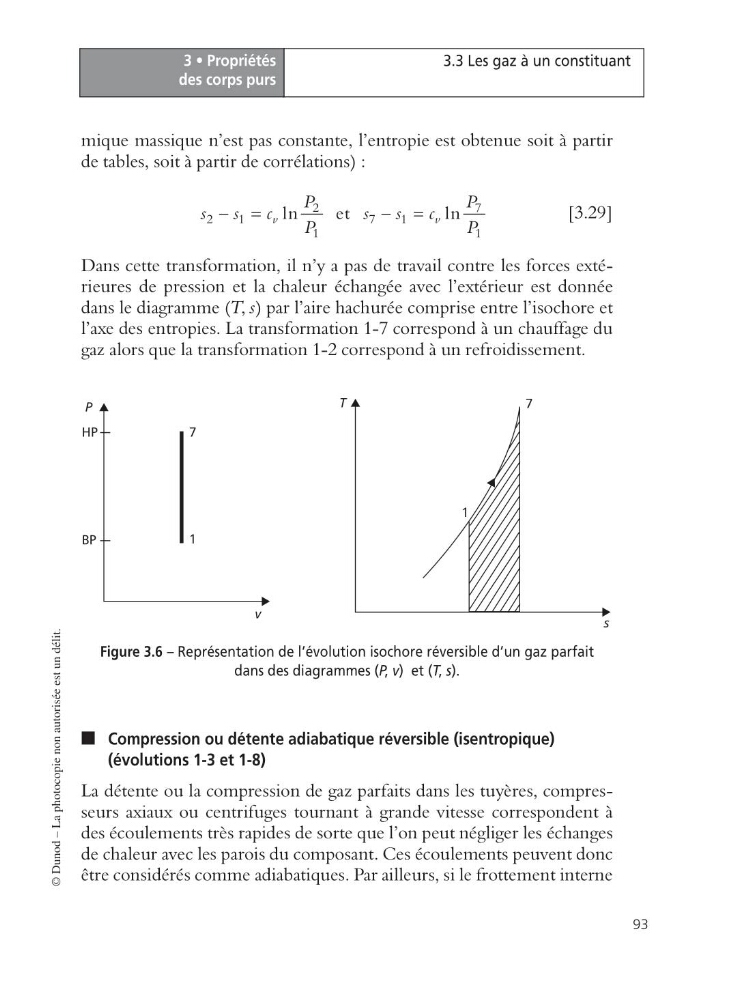

Figure 3.6 – Représentation de l’évolution isochore réversible d’un gaz parfait
dans des diagrammes (P, v) et (T, s).
1
7
s
T
P
v
HP
7
1
BP
