6.5 Marges de stabilité
117
Im
Re

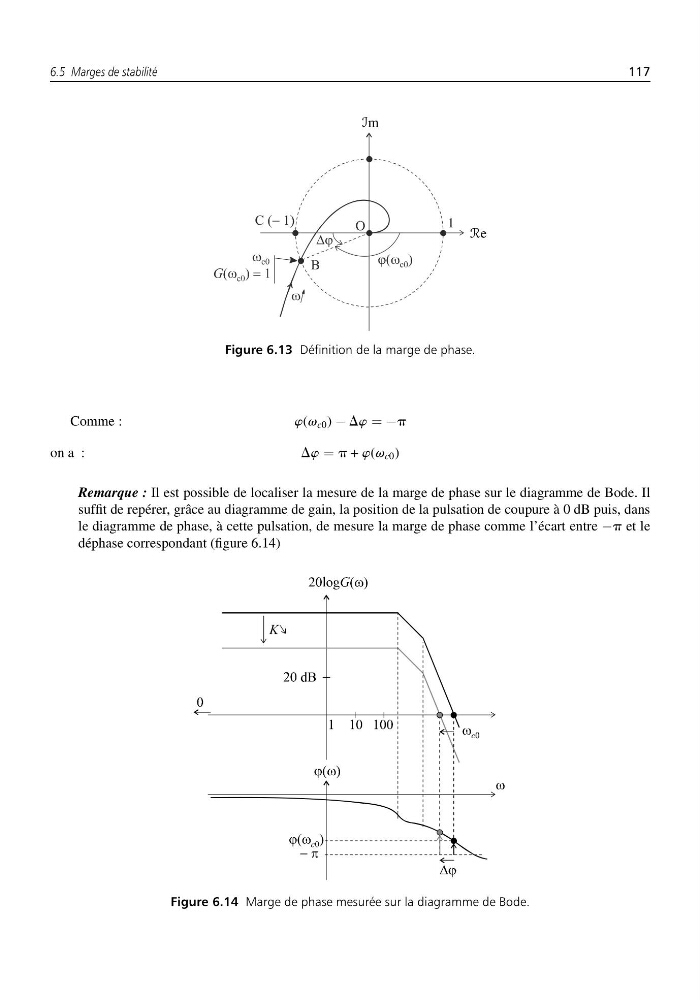

Figure 6.13 Définition de la marge de phase.
Comme :
w(v c0 ) − Dw = −p
on a :
Dw = p + w(v c0 )
Remarque : Il est possible de localiser la mesure de la marge de phase sur le diagramme de Bode. Il
suffit de repérer, grâce au diagramme de gain, la position de la pulsation de coupure à 0 dB puis, dans
le diagramme de phase, à cette pulsation, de mesure la marge de phase comme l’écart entre −p et le
déphase correspondant (figure 6.14)
Figure 6.14 Marge de phase mesurée sur la diagramme de Bode.
117
Im
Re
Figure 6.13 Définition de la marge de phase.
Comme :
w(v c0 ) − Dw = −p
on a :
Dw = p + w(v c0 )
Remarque : Il est possible de localiser la mesure de la marge de phase sur le diagramme de Bode. Il
suffit de repérer, grâce au diagramme de gain, la position de la pulsation de coupure à 0 dB puis, dans
le diagramme de phase, à cette pulsation, de mesure la marge de phase comme l’écart entre −p et le
déphase correspondant (figure 6.14)
Figure 6.14 Marge de phase mesurée sur la diagramme de Bode.
