◗ Les Wide Area Networks (WAN). Les WAN permettent la communication
entre sites distants, en permettant aux utilisateurs de ne voir qu’un seul réseau
logique. Ils permettent la communication entre les sites distants et le système
informatique central.
◗ Le Web Area network (WebAN). Le WebAN se compose :
– d’une part du LAN et du WAN dont les serveurs doivent être accessibles
par Internet ;
– d’autre part, du Virtual Private Network (VPN), appelé Réseau Privé Virtuel (RPV) de l’entreprise qui comprend :
- toutes les applications Web accessibles en interne ou dont l’accès est autorisé à des utilisateurs extérieurs à l’entreprise sous réserve des vérifications
de sécurité nécessaires ;
- le World Wide Web et son accès par les utilisateurs.
Le VPN de l’entreprise comporte l’ensemble des services Internet de l’entreprise
(Intranet, Extranet et Internet lui-même). Il s’appuie sur les couches des protocoles TCP/IP.
Le plan 2 du réseau est la base de l’architecture des couches et des produits de
sécurité et d’isolement des serveurs Web du reste de l’architecture applicative.
Le plan 2 est représenté sur les deux figures ci-après.

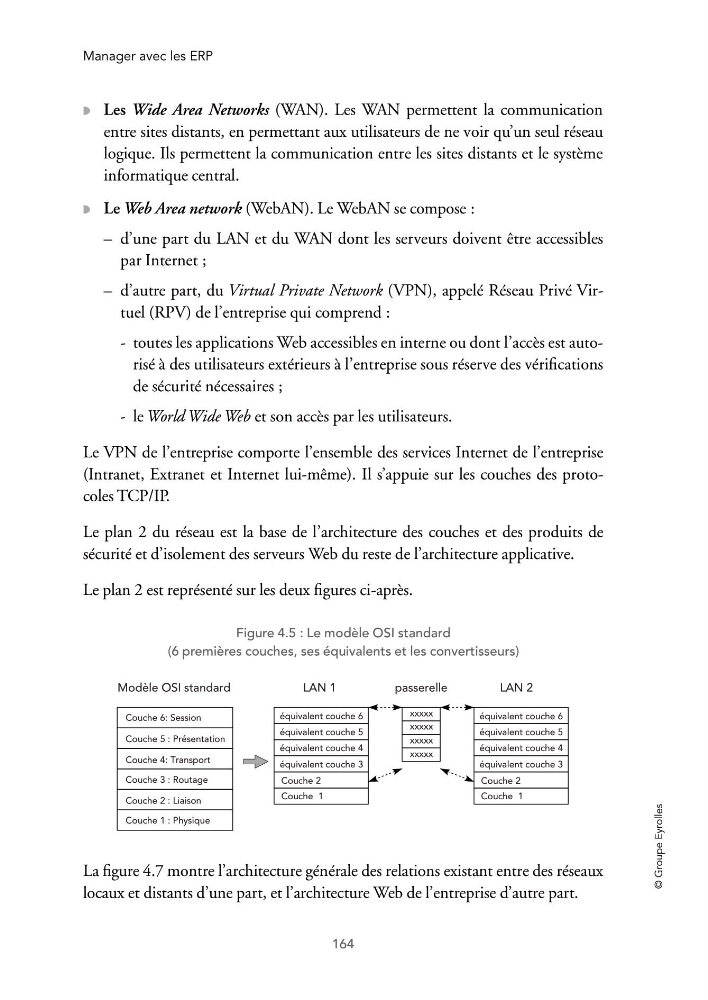

Figure 4.5 : Le modèle OSI standard
(6 premières couches, ses équivalents et les convertisseurs)
La figure 4.7 montre l’architecture générale des relations existant entre des réseaux
locaux et distants d’une part, et l’architecture Web de l’entreprise d’autre part.
xxxxx
xxxxx
xxxxx
xxxxx
Couche 1 : Physique
Couche 2 : Liaison
Couche 3 : Routage
Couche 4: Transport
Couche 5 : Présentation
Couche 6: Session
Modèle OSI standard
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
LAN 1
LAN 2
passerelle
