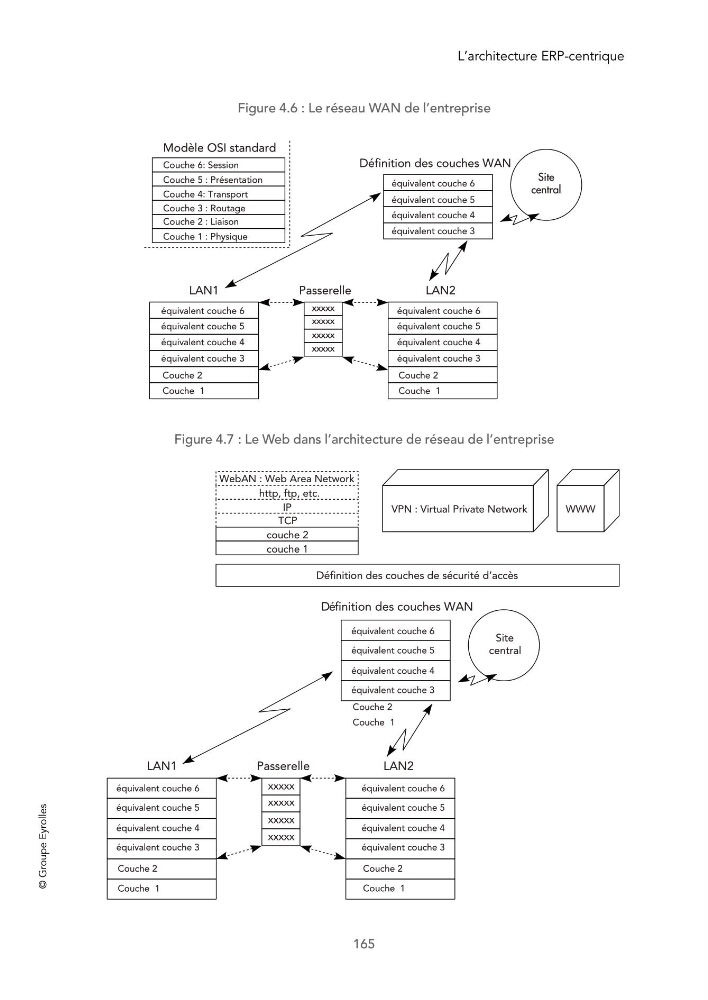

Figure 4.6 : Le réseau WAN de l’entreprise
Figure 4.7 : Le Web dans l’architecture de réseau de l’entreprise
xxxxx
xxxxx
xxxxx
xxxxx
LAN1
LAN2
Passerelle
Définition des couches WAN
Modèle OSI standard
Site
central
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
Couche 1 : Physique
Couche 2 : Liaison
Couche 3 : Routage
Couche 4: Transport
Couche 5 : Présentation
Couche 6: Session
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
xxxxx
xxxxx
xxxxx
xxxxx
LAN1
LAN2
Passerelle
Définition des couches WAN
Site
central
couche 1
couche 2
TCP
IP
http, ftp, etc.
VPN : Virtual Private Network
WWW
Définition des couches de sécurité d’accès
WebAN : Web Area Network
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
Couche 1
Couche 2
équivalent couche 3
équivalent couche 4
équivalent couche 5
équivalent couche 6
