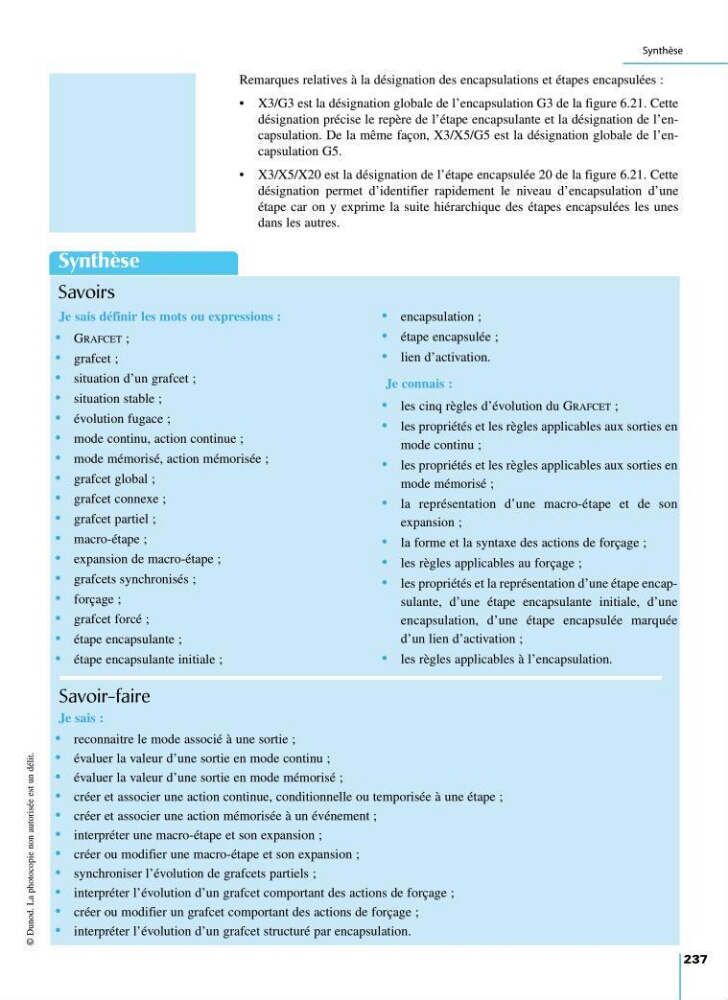

Remarques relatives à la désignation des encapsulations et étapes encapsulées :
• X3/G3 est la désignation globale de l’encapsulation G3 de la figure 6.21. Cette
désignation précise le repère de l’étape encapsulante et la désignation de l’encapsulation. De la même façon, X3/X5/G5 est la désignation globale de l’encapsulation G5.
• X3/X5/X20 est la désignation de l’étape encapsulée 20 de la figure 6.21. Cette
désignation permet d’identifier rapidement le niveau d’encapsulation d’une
étape car on y exprime la suite hiérarchique des étapes encapsulées les unes
dans les autres.
© Dunod. La photocopie non autorisée est un délit.
Synthèse
Savoirs
Je sais définir les mots ou expressions :
• GRAFCET ;
• grafcet ;
• situation d’un grafcet ;
• situation stable ;
• évolution fugace ;
• mode continu, action continue ;
• mode mémorisé, action mémorisée ;
• grafcet global ;
• grafcet connexe ;
• grafcet partiel ;
• macro-étape ;
• expansion de macro-étape ;
• grafcets synchronisés ;
• forçage ;
• grafcet forcé ;
• étape encapsulante ;
• étape encapsulante initiale ;
• encapsulation ;
• étape encapsulée ;
• lien d’activation.
Je connais :
• les cinq règles d’évolution du GRAFCET ;
• les propriétés et les règles applicables aux sorties en
mode continu ;
• les propriétés et les règles applicables aux sorties en
mode mémorisé ;
• la représentation d’une macro-étape et de son
expansion ;
• la forme et la syntaxe des actions de forçage ;
• les règles applicables au forçage ;
• les propriétés et la représentation d’une étape encapsulante, d’une étape encapsulante initiale, d’une
encapsulation, d’une étape encapsulée marquée
d’un lien d’activation ;
• les règles applicables à l’encapsulation.
Savoir-faire
Je sais :
• reconnaitre le mode associé à une sortie ;
• évaluer la valeur d’une sortie en mode continu ;
• évaluer la valeur d’une sortie en mode mémorisé ;
• créer et associer une action continue, conditionnelle ou temporisée à une étape ;
• créer et associer une action mémorisée à un événement ;
• interpréter une macro-étape et son expansion ;
• créer ou modifier une macro-étape et son expansion ;
• synchroniser l’évolution de grafcets partiels ;
• interpréter l’évolution d’un grafcet comportant des actions de forçage ;
• créer ou modifier un grafcet comportant des actions de forçage ;
• interpréter l’évolution d’un grafcet structuré par encapsulation.
