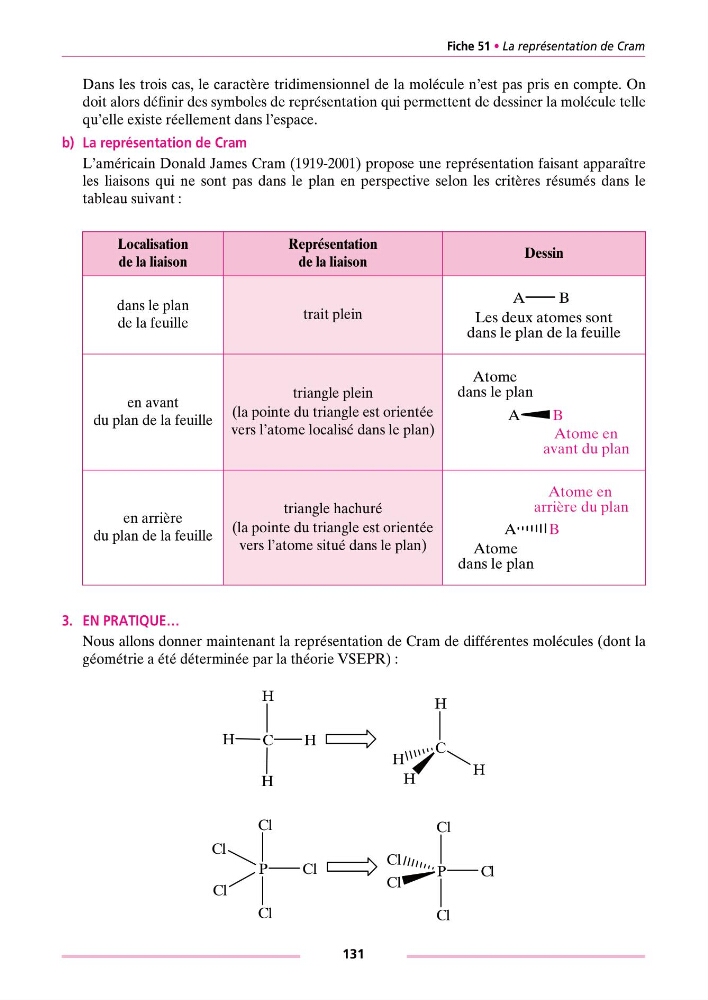

Fiche 51 • La représentation de Cram
131
Dans les trois cas, le caractère tridimensionnel de la molécule n’est pas pris en compte. On
doit alors définir des symboles de représentation qui permettent de dessiner la molécule telle
qu’elle existe réellement dans l’espace.
b) La représentation de Cram
L’américain Donald James Cram (1919-2001) propose une représentation faisant apparaître
les liaisons qui ne sont pas dans le plan en perspective selon les critères résumés dans le
tableau suivant :
3. EN PRATIQUE…
Nous allons donner maintenant la représentation de Cram de différentes molécules (dont la
géométrie a été déterminée par la théorie VSEPR) :
Localisation
de la liaison
Représentation
de la liaison
Dessin
dans le plan
de la feuille
trait plein
en avant
du plan de la feuille
triangle plein
(la pointe du triangle est orientée
vers l’atome localisé dans le plan)
en arrière
du plan de la feuille
triangle hachuré
(la pointe du triangle est orientée
vers l’atome situé dans le plan)
A
B
Les deux atomes sont
dans le plan de la feuille
Atome
dans le plan
A
B
Atome en
avant du plan
Atome
dans le plan
A
B
Atome en
arrière du plan
H
C
H
H
H
P
Cl
Cl
Cl
Cl
Cl
H
C
H
H
H
P
Cl
Cl
Cl
Cl
Cl
