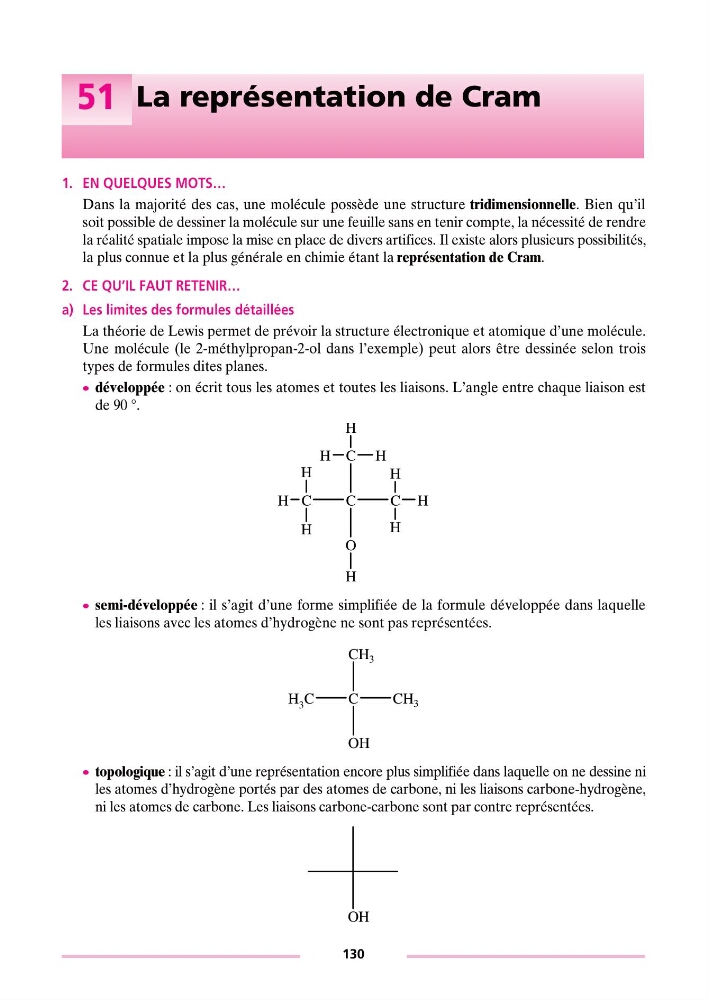

51 La représentation de Cram
1. EN QUELQUES MOTS…
Dans la majorité des cas, une molécule possède une structure tridimensionnelle. Bien qu’il
soit possible de dessiner la molécule sur une feuille sans en tenir compte, la nécessité de rendre
la réalité spatiale impose la mise en place de divers artifices. Il existe alors plusieurs possibilités,
la plus connue et la plus générale en chimie étant la représentation de Cram.
2. CE QU’IL FAUT RETENIR…
a) Les limites des formules détaillées
La théorie de Lewis permet de prévoir la structure électronique et atomique d’une molécule.
Une molécule (le 2-méthylpropan-2-ol dans l’exemple) peut alors être dessinée selon trois
types de formules dites planes.
c développée : on écrit tous les atomes et toutes les liaisons. L’angle entre chaque liaison est
de 90 °.
c semi-développée : il s’agit d’une forme simplifiée de la formule développée dans laquelle
les liaisons avec les atomes d’hydrogène ne sont pas représentées.
c topologique : il s’agit d’une représentation encore plus simplifiée dans laquelle on ne dessine ni
les atomes d’hydrogène portés par des atomes de carbone, ni les liaisons carbone-hydrogène,
ni les atomes de carbone. Les liaisons carbone-carbone sont par contre représentées.
C
O
C
C
C
H
H
H
H
H
H
H
H
H
H
C
OH
H 3 C
CH 3
CH 3
OH
