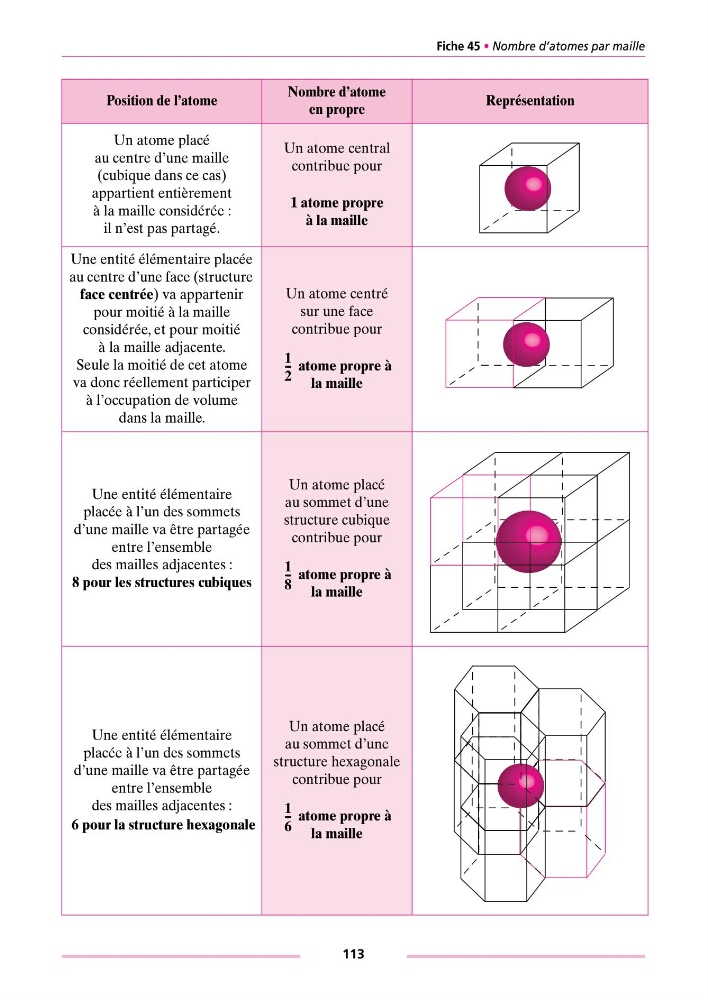

Fiche 45 • Nombre d’atomes par maille
113
Position de l’atome
Nombre d’atome
en propre
Représentation
Un atome placé
au centre d’une maille
(cubique dans ce cas)
appartient entièrement
à la maille considérée :
il n’est pas partagé.
Un atome central
contribue pour
1 atome propre
à la maille
Une entité élémentaire placée
au centre d’une face (structure
face centrée) va appartenir
pour moitié à la maille
considérée, et pour moitié
à la maille adjacente.
Seule la moitié de cet atome
va donc réellement participer
à l’occupation de volume
dans la maille.
Un atome centré
sur une face
contribue pour
atome propre à
la maille
Une entité élémentaire
placée à l’un des sommets
d’une maille va être partagée
entre l’ensemble
des mailles adjacentes :
8 pour les structures cubiques
Un atome placé
au sommet d’une
structure cubique
contribue pour
atome propre à
la maille
Une entité élémentaire
placée à l’un des sommets
d’une maille va être partagée
entre l’ensemble
des mailles adjacentes :
6 pour la structure hexagonale
Un atome placé
au sommet d’une
structure hexagonale
contribue pour
atome propre à
la maille
1
2
-- -
1
8
-- -
1
6
-- -
