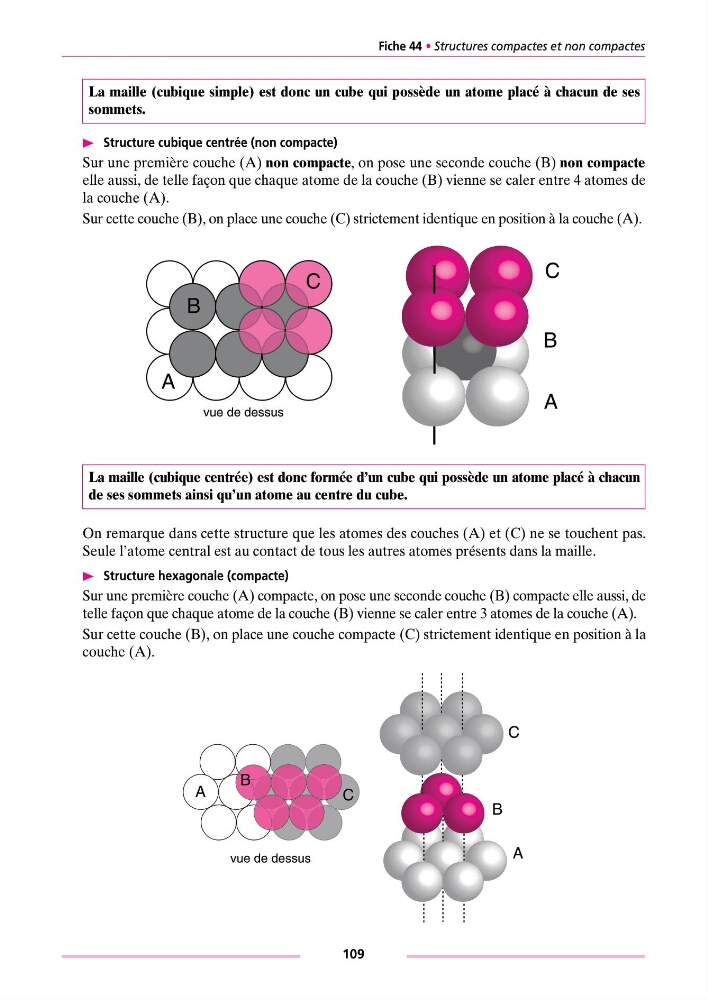

Fiche 44 • Structures compactes et non compactes
109
* Structure cubique centrée (non compacte)
Sur une première couche (A) non compacte, on pose une seconde couche (B) non compacte
elle aussi, de telle façon que chaque atome de la couche (B) vienne se caler entre 4 atomes de
la couche (A).
Sur cette couche (B), on place une couche (C) strictement identique en position à la couche (A).
On remarque dans cette structure que les atomes des couches (A) et (C) ne se touchent pas.
Seule l’atome central est au contact de tous les autres atomes présents dans la maille.
* Structure hexagonale (compacte)
Sur une première couche (A) compacte, on pose une seconde couche (B) compacte elle aussi, de
telle façon que chaque atome de la couche (B) vienne se caler entre 3 atomes de la couche (A).
Sur cette couche (B), on place une couche compacte (C) strictement identique en position à la
couche (A).
La maille (cubique simple) est donc un cube qui possède un atome placé à chacun de ses
sommets.
La maille (cubique centrée) est donc formée d’un cube qui possède un atome placé à chacun
de ses sommets ainsi qu’un atome au centre du cube.
A
B
A
B
C
C
vue de dessus
A
A
C
C
B
B
vue de dessus
