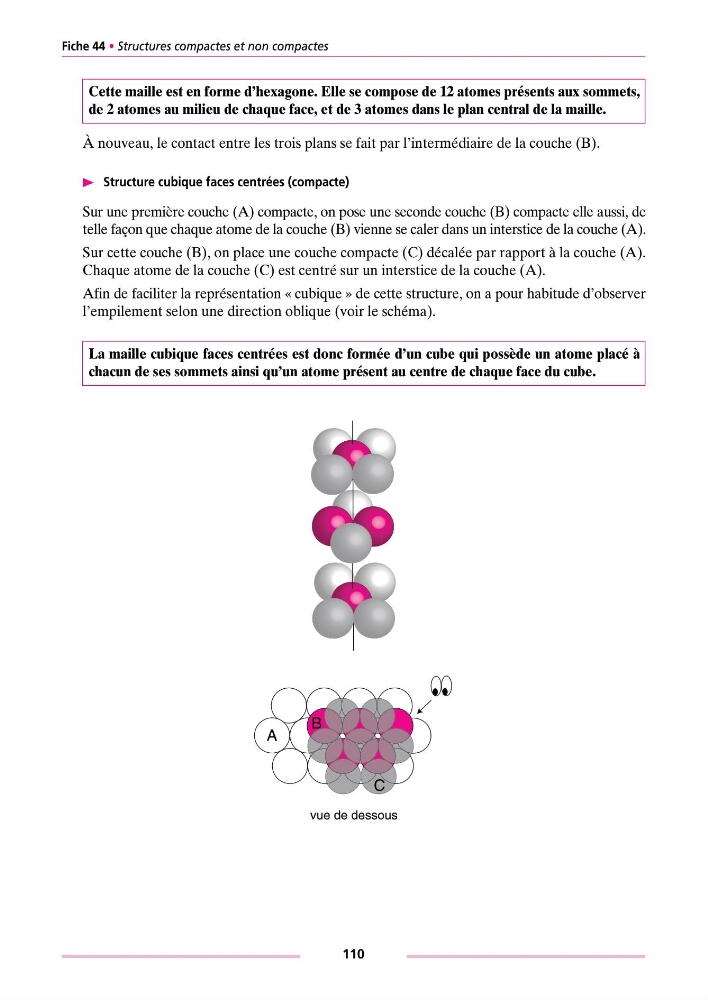

Fiche 44 • Structures compactes et non compactes
110
À nouveau, le contact entre les trois plans se fait par l’intermédiaire de la couche (B).
* Structure cubique faces centrées (compacte)
Sur une première couche (A) compacte, on pose une seconde couche (B) compacte elle aussi, de
telle façon que chaque atome de la couche (B) vienne se caler dans un interstice de la couche (A).
Sur cette couche (B), on place une couche compacte (C) décalée par rapport à la couche (A).
Chaque atome de la couche (C) est centré sur un interstice de la couche (A).
Afin de faciliter la représentation « cubique » de cette structure, on a pour habitude d’observer
l’empilement selon une direction oblique (voir le schéma).
Cette maille est en forme d’hexagone. Elle se compose de 12 atomes présents aux sommets,
de 2 atomes au milieu de chaque face, et de 3 atomes dans le plan central de la maille.
La maille cubique faces centrées est donc formée d’un cube qui possède un atome placé à
chacun de ses sommets ainsi qu’un atome présent au centre de chaque face du cube.
A
C
B
vue de dessous
