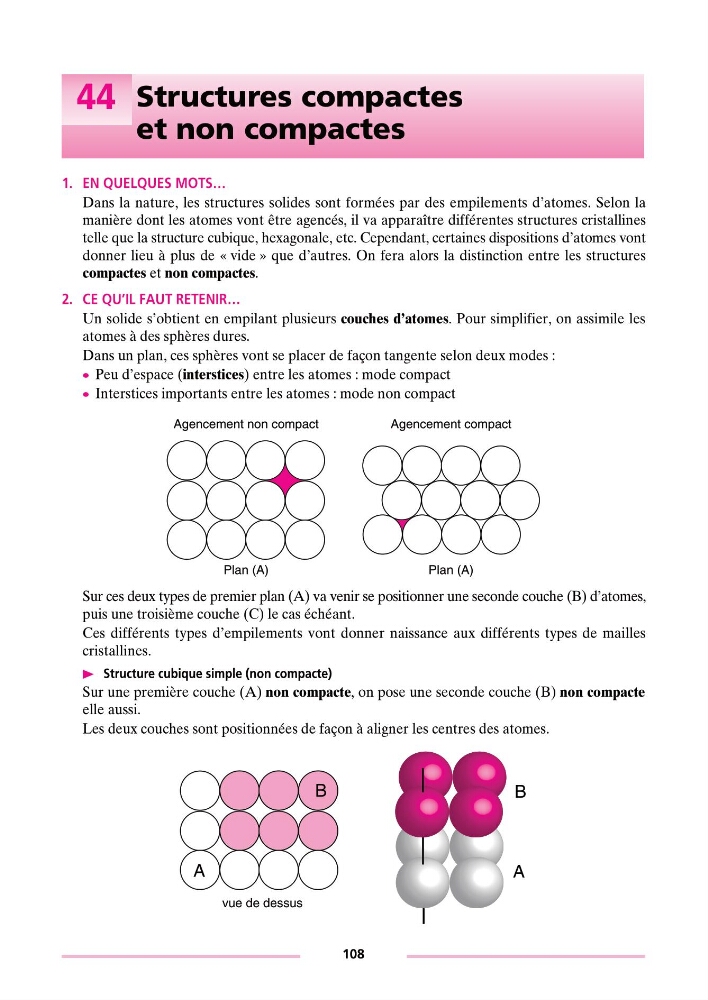

44 Structures compactes
et non compactes
1. EN QUELQUES MOTS…
Dans la nature, les structures solides sont formées par des empilements d’atomes. Selon la
manière dont les atomes vont être agencés, il va apparaître différentes structures cristallines
telle que la structure cubique, hexagonale, etc. Cependant, certaines dispositions d’atomes vont
donner lieu à plus de « vide » que d’autres. On fera alors la distinction entre les structures
compactes et non compactes.
2. CE QU’IL FAUT RETENIR…
Un solide s’obtient en empilant plusieurs couches d’atomes. Pour simplifier, on assimile les
atomes à des sphères dures.
Dans un plan, ces sphères vont se placer de façon tangente selon deux modes :
c Peu d’espace (interstices) entre les atomes : mode compact
c Interstices importants entre les atomes : mode non compact
Sur ces deux types de premier plan (A) va venir se positionner une seconde couche (B) d’atomes,
puis une troisième couche (C) le cas échéant.
Ces différents types d’empilements vont donner naissance aux différents types de mailles
cristallines.
* Structure cubique simple (non compacte)
Sur une première couche (A) non compacte, on pose une seconde couche (B) non compacte
elle aussi.
Les deux couches sont positionnées de façon à aligner les centres des atomes.
Agencement non compact
Agencement compact
Plan (A)
Plan (A)
A
B
A
B
vue de dessus
