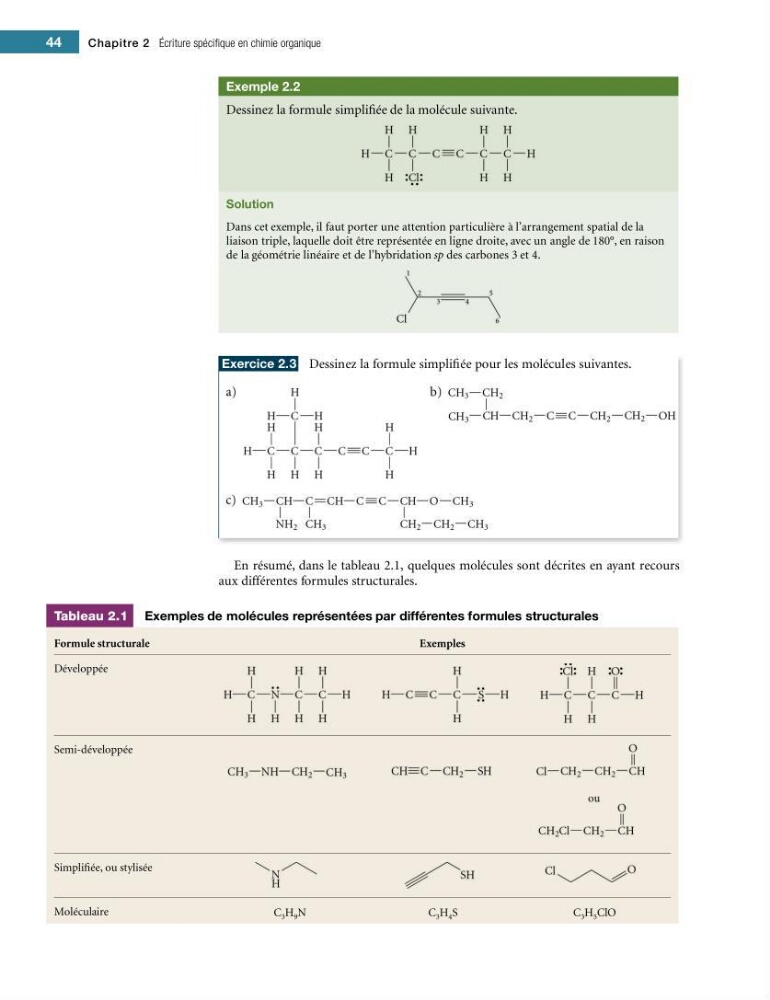

Exemple 2.2
Dessinez la formule simpli?ée de la molécule suivante.
Solution
Dans cet exemple, il faut porter une attention particulière à l’arrangement spatial de la
liaison triple, laquelle doit être représentée en ligne droite, avec un angle de 180°, en raison
de la géométrie linéaire et de l’hybridation sp des carbones 3 et 4.
Exercice 2.3 Dessinez la formule simpli?ée pour les molécules suivantes.
En résumé, dans le tableau 2.1, quelques molécules sont décrites en ayant recours
aux différentes formules structurales.
Tableau 2.1 Exemples de molécules représentées par différentes formules structurales
Formule structurale
Exemples
Développée
Semi-développée
Simpli?ée, ou stylisée
Moléculaire
C 3 H 9 N
C 3 H 4 S
C 3 H 5 ClO
44
Chapitre 2 Écriture spéci?que en chimie organique
