Dans les articles scienti?ques ou les manuels de référence, il est fréquent de voir la
structure de la molécule représentée à l’aide d’un mélange de formules structurales
(p. ex. : une partie en formule développée et une autre en formule simpli?ée). En fait,
cela arrive très souvent lorsque les auteurs veulent attirer l’attention sur une certaine
partie de la molécule.
Les modèles à boules et bâtonnets ainsi que les mo ­
dèles compacts sont des structures tridimensionnelles
(modèle de Gillespie), mais qui, en plus de donner des
informations sur la géométrie, tiennent compte de la
grosseur relative des atomes qui composent la molécule.
Ces informations sont particulièrement importantes
au moment de l’étude de la réactivité des molécules.

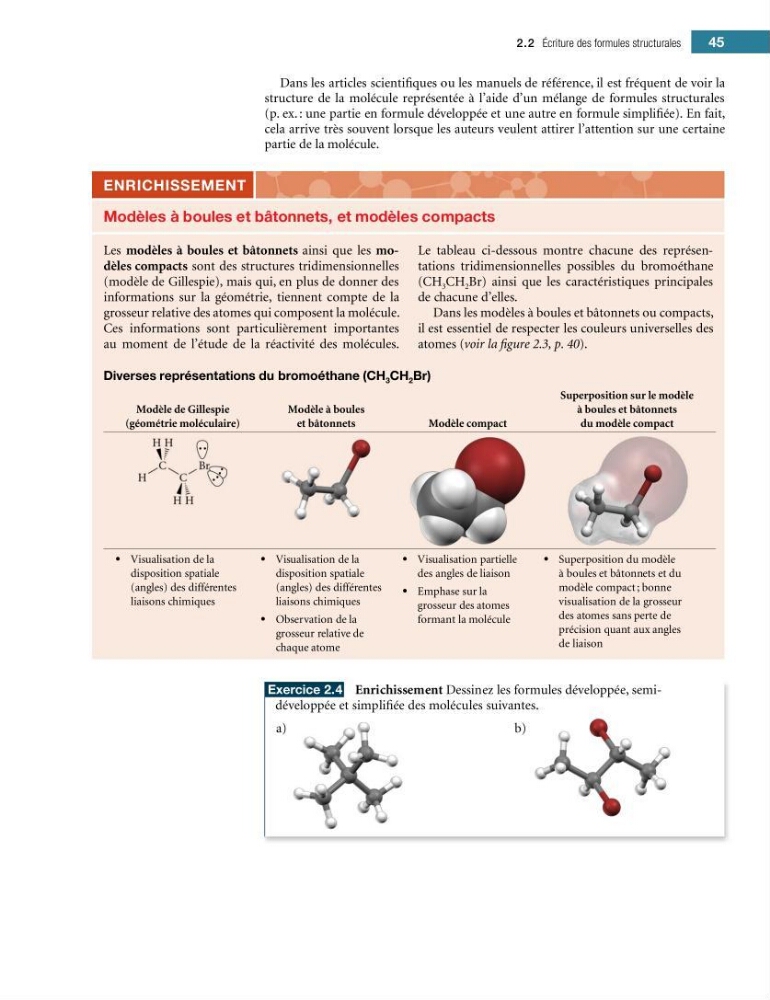

Le tableau ci-dessous montre chacune des représentations tridimensionnelles possibles du bromoéthane
(CH 3 CH 2 Br) ainsi que les caractéristiques principales
de chacune d’elles.
Dans les modèles à boules et bâtonnets ou compacts,
il est essentiel de respecter les couleurs universelles des
atomes (voir la ?gure 2.3, p. 40).
ENRICHISSEMENT
Modèles à boules et bâtonnets, et modèles compacts
Diverses représentations du bromoéthane (CH 3 CH 2 Br)
Modèle de Gillespie
(géométrie moléculaire)
Modèle à boules
et bâtonnets
Modèle compact
Superposition sur le modèle
à boules et bâtonnets
du modèle compact
• Visualisation de la
dis position spatiale
(angles) des différentes
liaisons chimiques
• Visualisation de la
disposition spatiale
(angles) des différentes
liaisons chimiques
• Observation de la
grosseur relative de
chaque atome
• Visualisation partielle
des angles de liaison
• Emphase sur la
grosseur des atomes
formant la molécule
• Superposition du modèle
à boules et bâtonnets et du
modèle compact ; bonne
visualisation de la grosseur
des atomes sans perte de
précision quant aux angles
de liaison
Exercice 2.4 Enrichissement Dessinez les formules développée, semidéveloppée et simpli?ée des molécules suivantes.
a)
b)
