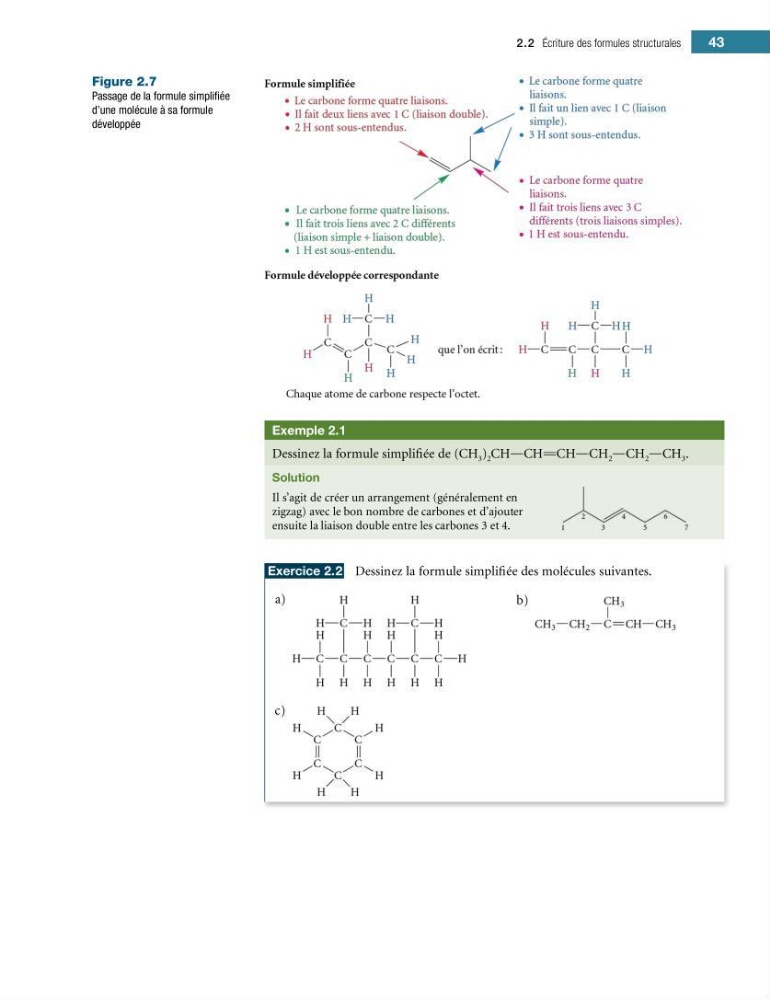

Figure 2.7
Passage de la formule simpli?ée
d’une molécule à sa formule
développée
Exemple 2.1
Dessinez la formule simpli?ée de (CH 3 ) 2 CHOCHPCHOCH 2 OCH 2 OCH 3 .
Solution
Il s’agit de créer un arrangement (généralement en
zigzag) avec le bon nombre de carbones et d’ajouter
ensuite la liaison double entre les carbones 3 et 4.
Exercice 2.2 Dessinez la formule simpli?ée des molécules suivantes.
2.2 Écriture des formules structurales
43
