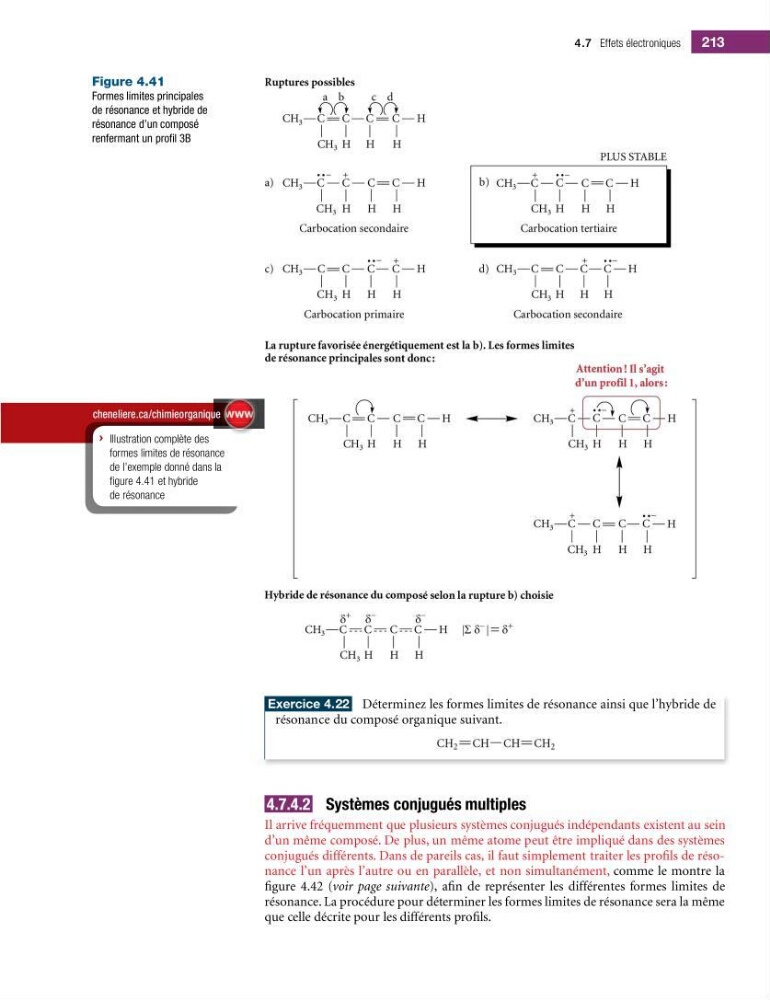

Figure 4.41
Formes limites principales
de résonance et hybride de
résonance d’un composé
renfermant un pro?l 3B
Exercice 4.22 Déterminez les formes limites de résonance ainsi que l’hybride de
résonance du composé organique suivant.
4.7.4.2 Systèmes conjugués multiples
Il arrive fréquemment que plusieurs systèmes conjugués indépendants existent au sein
d’un même composé. De plus, un même atome peut être impliqué dans des systèmes
conjugués différents. Dans de pareils cas, il faut simplement traiter les pro?ls de résonance l’un après l’autre ou en parallèle, et non simultanément, comme le montre la
?gure 4.42 (voir page suivante), a?n de représenter les différentes formes limites de
résonance. La procédure pour déterminer les formes limites de résonance sera la même
que celle décrite pour les différents pro?ls.
Z Illustration complète des
formes limites de résonance
de l’exemple donné dans la
?gure 4.41 et hybride
de résonance
cheneliere.ca/chimieorganique
4.7 Effets électroniques
213
