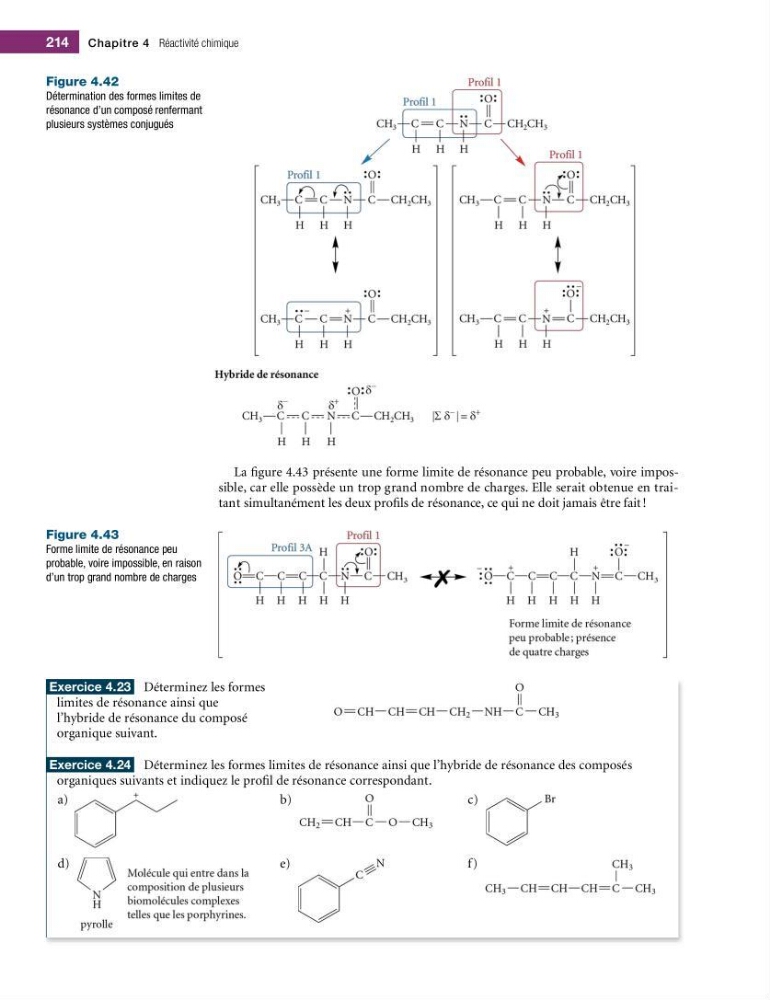

Figure 4.42
Détermination des formes limites de
résonance d’un composé renfermant
plusieurs systèmes conjugués
La ?gure 4.43 présente une forme limite de résonance peu probable, voire impossible, car elle possède un trop grand nombre de charges. Elle serait obtenue en traitant simultanément les deux pro?ls de résonance, ce qui ne doit jamais être fait !
Figure 4.43
Forme limite de résonance peu
probable, voire impossible, en raison
d’un trop grand nombre de charges
Exercice 4.23 Déterminez les formes
limites de résonance ainsi que
l’hybride de résonance du composé
organique suivant.
Exercice 4.24 Déterminez les formes limites de résonance ainsi que l’hybride de résonance des composés
organiques suivants et indiquez le pro?l de résonance correspondant.
a)
b)
c)
d)
e)
f)
214 Chapitre 4 Réactivité chimique
