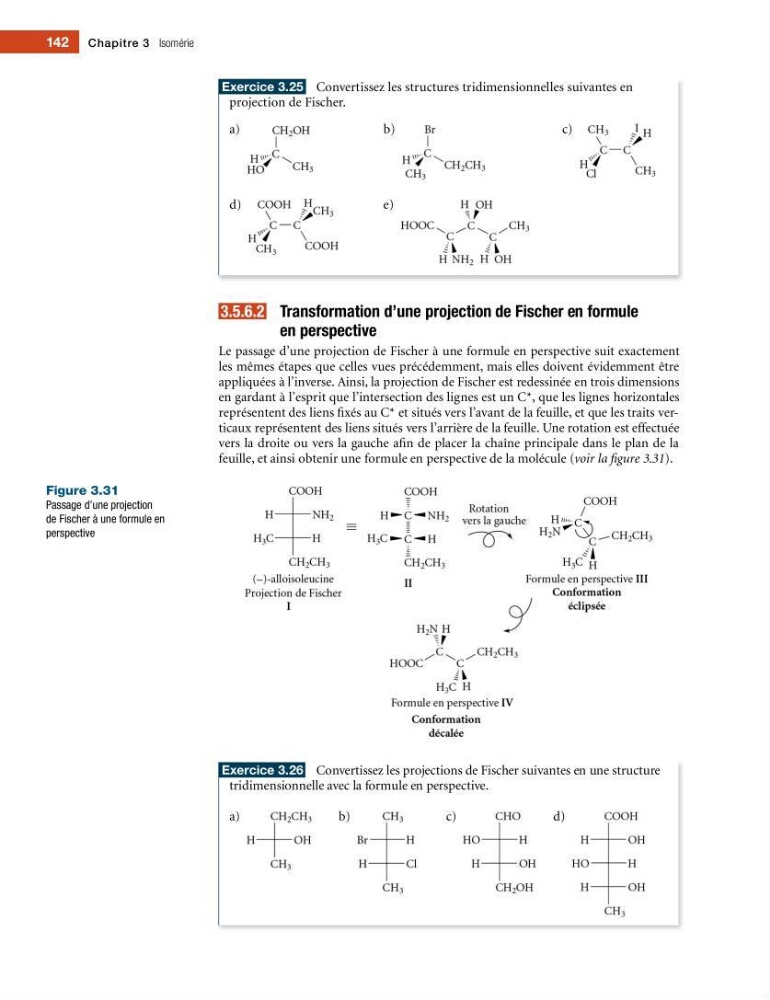

Exercice 3.25 Convertissez les structures tridimensionnelles suivantes en
projection de Fischer.
a)
b)
c)
d)
e)
3.5.6.2 Transformation d’une projection de Fischer en formule
en perspective
Le passage d’une projection de Fischer à une formule en perspective suit exactement
les mêmes étapes que celles vues précédemment, mais elles doivent évidemment être
appliquées à l’inverse. Ainsi, la projection de Fischer est redessinée en trois dimensions
en gardant à l’esprit que l’intersection des lignes est un C*, que les lignes horizontales
représentent des liens ?xés au C* et situés vers l’avant de la feuille, et que les traits verticaux représentent des liens situés vers l’arrière de la feuille. Une rotation est effectuée
vers la droite ou vers la gauche a?n de placer la chaîne principale dans le plan de la
feuille, et ainsi obtenir une formule en perspective de la molécule (voir la ?gure 3.31).
Figure 3.31
Passage d’une projection
de Fischer à une formule en
perspective
Exercice 3.26 Convertissez les projections de Fischer suivantes en une structure
tridimensionnelle avec la formule en perspective.
a)
b)
c)
d)
142 Chapitre 3 Isomérie
