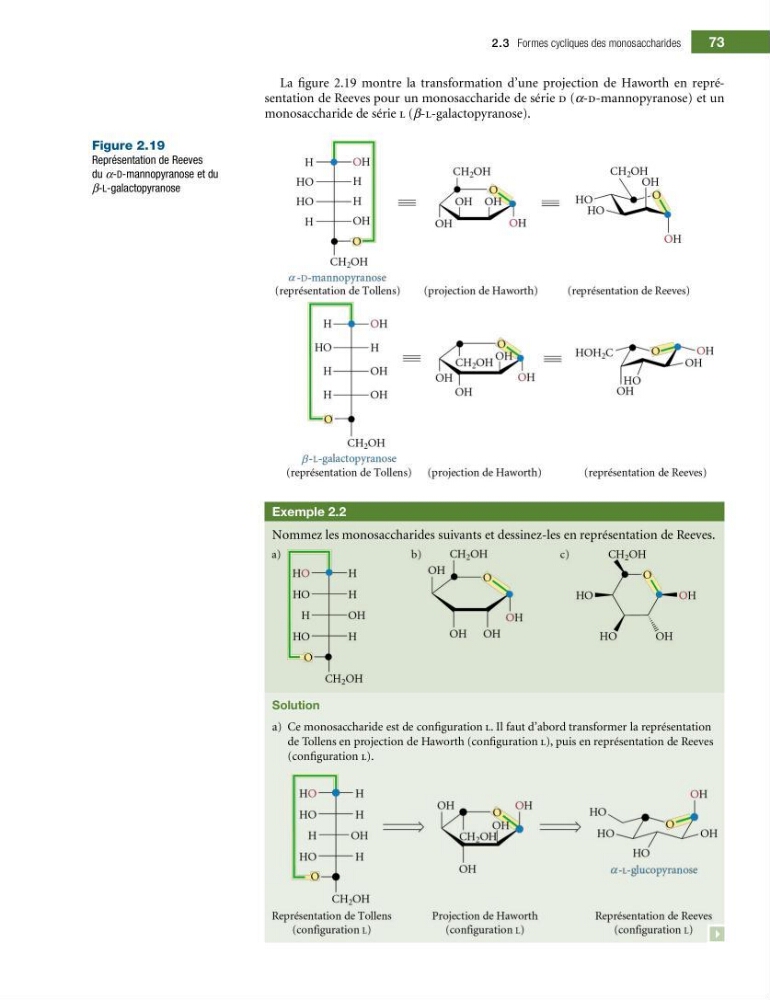

La ?gure 2.19 montre la transformation d’une projection de Haworth en représentation de Reeves pour un monosaccharide de série d (α-d-mannopyranose) et un
monosaccharide de série l (β-l-galactopyranose).
Figure 2.19
Représentation de Reeves
du α-D-mannopyranose et du
β-L-galactopyranose
Exemple 2.2
Nommez les monosaccharides suivants et dessinez-les en représentation de Reeves.
Solution
a) Ce monosaccharide est de con?guration l. Il faut d’abord transformer la représentation
de Tollens en projection de Haworth (con?guration l), puis en représentation de Reeves
(con?guration l).
2.3 Formes cycliques des monosaccharides
73
