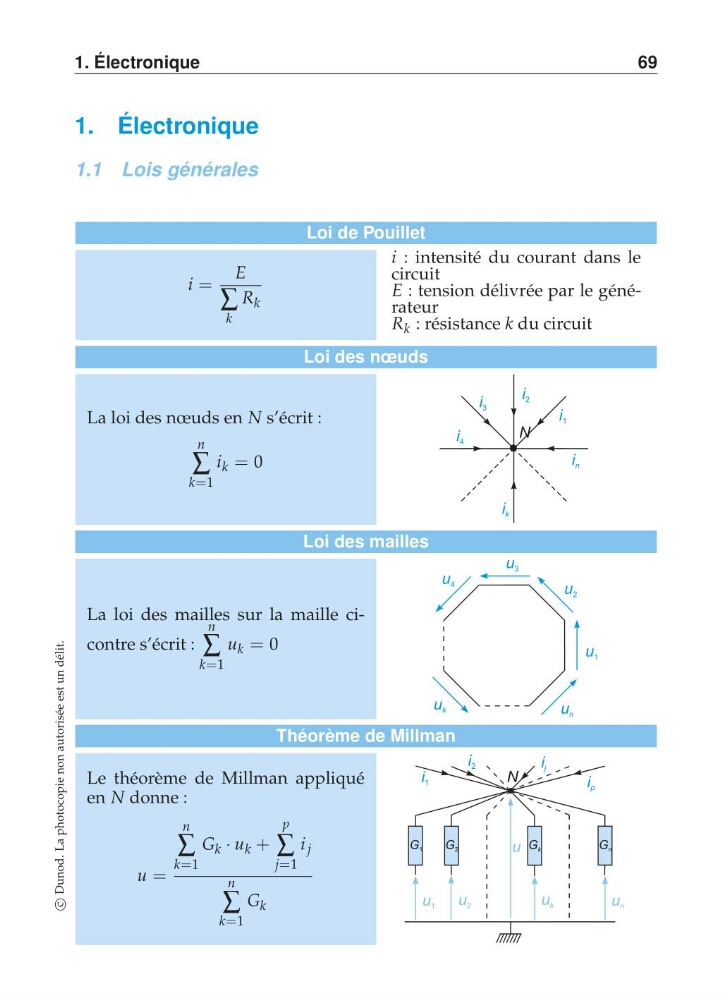

1. Électronique
69
1. Électronique
1.1 Lois générales
Loi de Pouillet
i =
E
∑
k
R k
i : intensité du courant dans le
circuit
E : tension délivrée par le générateur
R k : résistance k du circuit
Loi des nœuds
La loi des nœuds en N s’écrit :
n
∑
k=1
i k = 0
N
i 1
i n
i k
i 4
i 2
i 3
Loi des mailles
La loi des mailles sur la maille cicontre s’écrit :
n
∑
k=1
u k = 0
u 1
u 2
u 3
u 4
u n
u k
Théorème de Millman
Le théorème de Millman appliqué
en N donne :
u =
n
∑
k=1
G k · u k +
p
∑
j=1
i j
n
∑
k=1
G k
u 1
u n
u 2
u k
u
G 1
G n
G 2
G k
N
i 1
i 2
i j
i p
c
