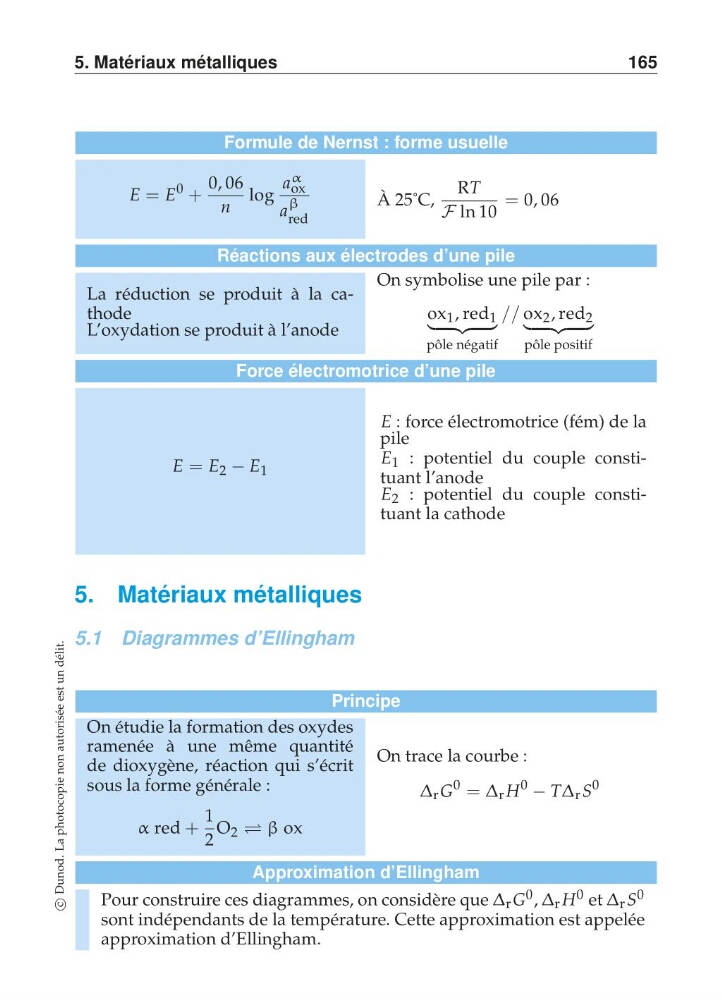

Formule de Nernst : forme usuelle
E = E
0 +
0, 06
n
log
a α
ox
a
β
red
À 25˚C,
RT
F ln 10
= 0, 06
Réactions aux électrodes d’une pile
La réduction se produit à la cathode
L’oxydation se produit à l’anode
On symbolise une pile par :
ox 1 , red 1
pôle négatif
// ox 2 , red 2
pôle positif
Force électromotrice d’une pile
E = E 2 − E 1
E : force électromotrice (fém) de la
pile
E 1 : potentiel du couple constituant l’anode
E 2 : potentiel du couple constituant la cathode
5. Matériaux métalliques
5.1 Diagrammes d’Ellingham
Principe
On étudie la formation des oxydes
ramenée à une même quantité
de dioxygène, réaction qui s’écrit
sous la forme générale :
α red +
1
2
O 2 ⇋ β ox
On trace la courbe :
∆ r G
0 = ∆ r H
0 − T∆ r S
0
Approximation d’Ellingham
Pour construire ces diagrammes, on considère que ∆ r G 0 , ∆ r H 0 et ∆ r S 0
sont indépendants de la température. Cette approximation est appelée
approximation d’Ellingham.
