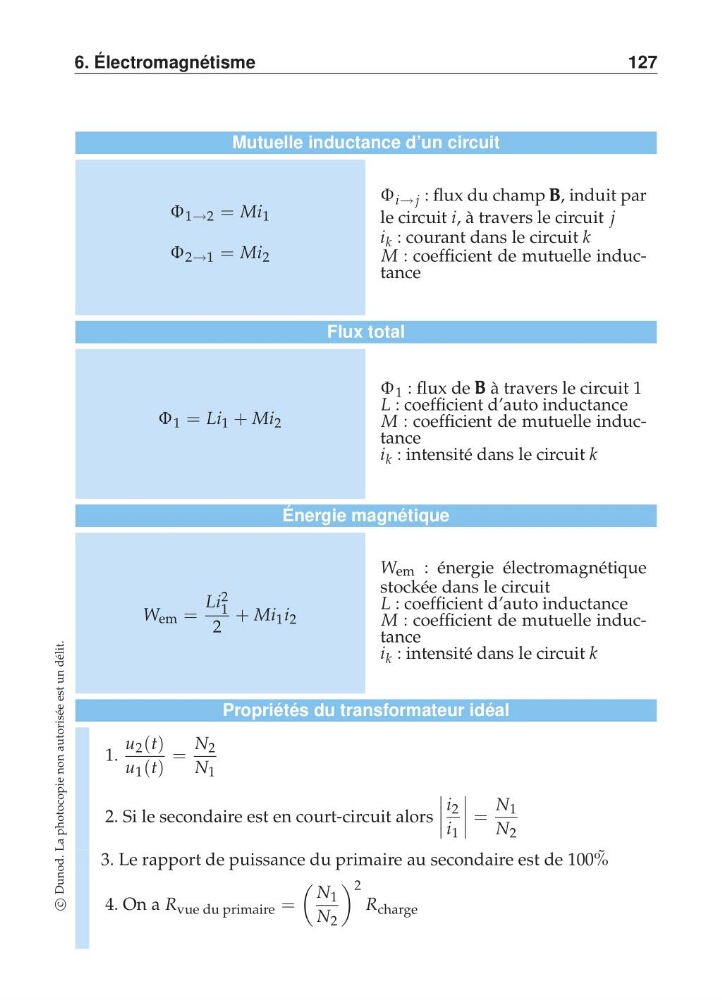

6. Électromagnétisme
127
Mutuelle inductance d’un circuit
Φ 1→2 = Mi 1
Φ 2→1 = Mi 2
Φ i→ j : flux du champ B B B, induit par
le circuit i, à travers le circuit j
i k : courant dans le circuit k
M : coefficient de mutuelle inductance
Flux total
Φ 1 = Li 1 + Mi 2
Φ 1 : flux de B B B à travers le circuit 1
L : coefficient d’auto inductance
M : coefficient de mutuelle inductance
i k : intensité dans le circuit k
Énergie magnétique
W em =
Li 2
1
2
+ Mi 1 i 2
W em : énergie électromagnétique
stockée dans le circuit
L : coefficient d’auto inductance
M : coefficient de mutuelle inductance
i k : intensité dans le circuit k
Propriétés du transformateur idéal
1.
u 2 (t)
u 1 (t)
=
N 2
N 1
2. Si le secondaire est en court-circuit alors
i 2
i 1
=
N 1
N 2
3. Le rapport de puissance du primaire au secondaire est de 100 ˜
%
4. On a R vue du primaire =
N 1
N 2
2
R charge
