6.1 Morphologie math´ ematique ensembliste
141
(a) B est un disque de rayon
15 pixels
(b) B est un octogone de
! rayon " 9 pixels
(c) B est un segment horizontal de longueur 20 pixels
(d) B est un segment vertical de longueur 20 pixels

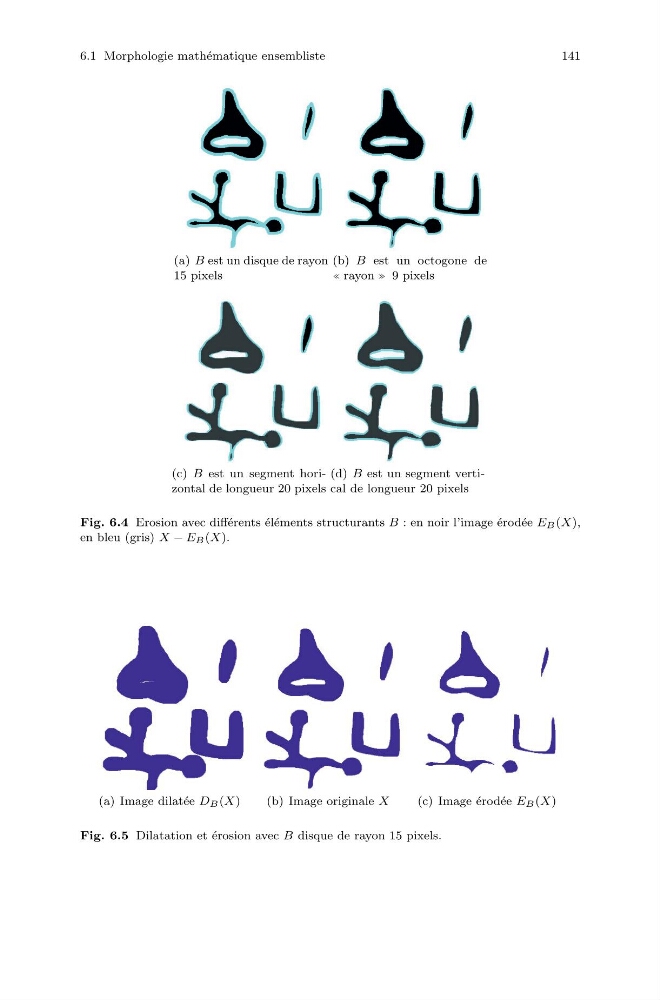

Fig. 6.4 Erosion avec diff´ erents ´ el´ ements structurants B : en noir l’image ´ erod´ ee E B pXq,
en bleu (gris) X ´ E B pXq.
(a) Image dilat´ ee D B pXq
(b) Image originale X
(c) Image ´ erod´ ee E B pXq
Fig. 6.5 Dilatation et ´ erosion avec B disque de rayon 15 pixels.
