400
Informatique médicale, e-Santé
des brackets adaptés en forme et en position idéale sur les surfaces dentaires.
Dans un second temps de FAO, une imprimante à cire fabrique les maquettes
en cire des brackets qui seront ensuite coulés par le processus de la cire fondue
en or (310 kg/mm 2 Vickers).
La forme des arcs morphologiques se fait à l’aide d’un robot qui plie avec
précision différents types de fils (SS, TMA, CoCr, NiTi) à partir des données
numériques selon la position des brackets (hauteur et épaisseur) transférées
au préalable sur un modèle reproduisant la situation de clinique initiale.
Plusieurs systèmes sont proposés en orthodontie par ce type de procédés
(Incognito ® de 3M, Lingualjet ® de Baron et Gualano, Harmony ® de Curiel).
Autres applications orthodontiques
Certaines orthèses ou systèmes de gouttières de correction orthodontique,
dits communément « aligneurs » du type Invisalign ® , peuvent être aussi
conçus par un processus de CFAO. Des plaques de polyuréthane semi-élastiques amovibles, transparentes, minces, englobant la totalité d’une arcade
dentaire, sont élaborées à partir d’une numérisation scan 3D par balayage
des surfaces dentaires de toute une arcade à partir d’un moulage en plâtre
dentaire. Ce modèle numérique 3D peut être obtenu par plusieurs types de
scan 3D (laser, lumière blanche ou structurée, procédés photogrammétriques
ou CT scan) dont le niveau de précision est de l’ordre de 20 μm. Deux corrections numériques permettent entre l’état initial et le résultat final désiré de
concevoir plusieurs gouttières adaptées à chaque étape de traitement.
Enfin, des processus de simulations utilisant diverses techniques d’imagerie (scan CT, MRI, CAD/CAM) capables de reconstituer des images 3D
permettent d’envisager des réhabilitations chirurgicales orthodontiques,
orthognatiques et orthopédiques maxillo-faciales.

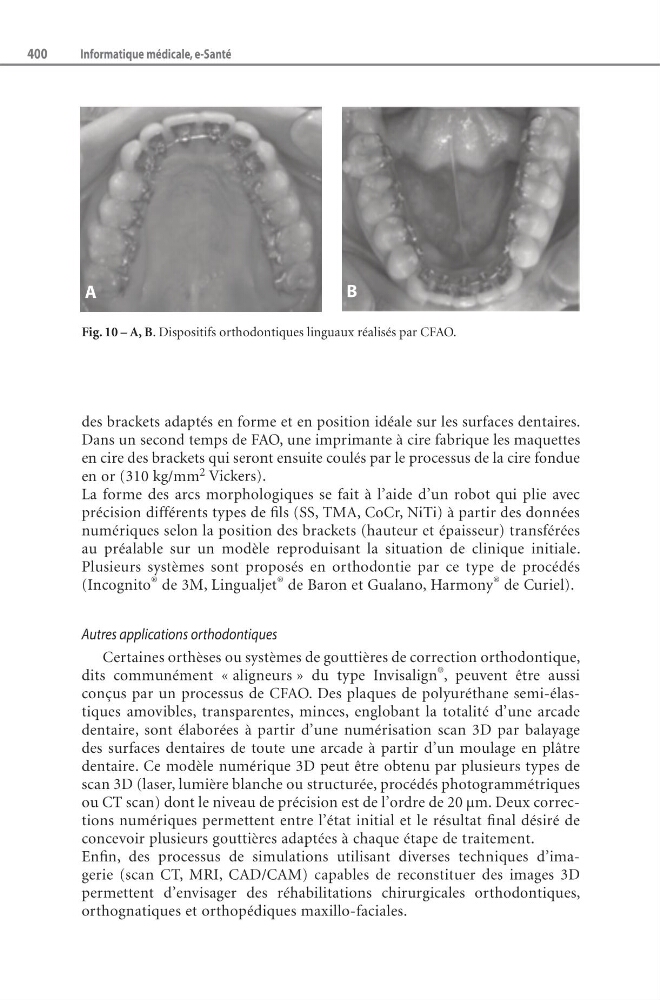

Fig. 10 – A, B. Dispositifs orthodontiques linguaux réalisés par CFAO.
A
B
Informatique médicale, e-Santé
des brackets adaptés en forme et en position idéale sur les surfaces dentaires.
Dans un second temps de FAO, une imprimante à cire fabrique les maquettes
en cire des brackets qui seront ensuite coulés par le processus de la cire fondue
en or (310 kg/mm 2 Vickers).
La forme des arcs morphologiques se fait à l’aide d’un robot qui plie avec
précision différents types de fils (SS, TMA, CoCr, NiTi) à partir des données
numériques selon la position des brackets (hauteur et épaisseur) transférées
au préalable sur un modèle reproduisant la situation de clinique initiale.
Plusieurs systèmes sont proposés en orthodontie par ce type de procédés
(Incognito ® de 3M, Lingualjet ® de Baron et Gualano, Harmony ® de Curiel).
Autres applications orthodontiques
Certaines orthèses ou systèmes de gouttières de correction orthodontique,
dits communément « aligneurs » du type Invisalign ® , peuvent être aussi
conçus par un processus de CFAO. Des plaques de polyuréthane semi-élastiques amovibles, transparentes, minces, englobant la totalité d’une arcade
dentaire, sont élaborées à partir d’une numérisation scan 3D par balayage
des surfaces dentaires de toute une arcade à partir d’un moulage en plâtre
dentaire. Ce modèle numérique 3D peut être obtenu par plusieurs types de
scan 3D (laser, lumière blanche ou structurée, procédés photogrammétriques
ou CT scan) dont le niveau de précision est de l’ordre de 20 μm. Deux corrections numériques permettent entre l’état initial et le résultat final désiré de
concevoir plusieurs gouttières adaptées à chaque étape de traitement.
Enfin, des processus de simulations utilisant diverses techniques d’imagerie (scan CT, MRI, CAD/CAM) capables de reconstituer des images 3D
permettent d’envisager des réhabilitations chirurgicales orthodontiques,
orthognatiques et orthopédiques maxillo-faciales.
Fig. 10 – A, B. Dispositifs orthodontiques linguaux réalisés par CFAO.
A
B
