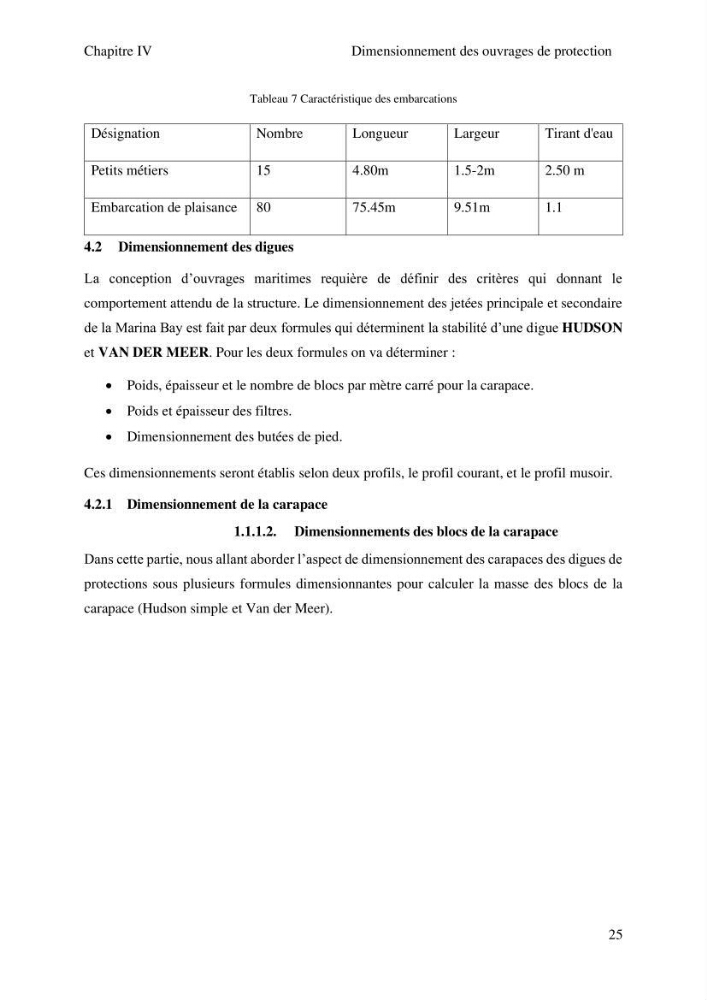

Chapitre IV
Dimensionnement des ouvrages de protection
25
Tableau 7 Caractéristique des embarcations
Désignation
Nombre
Longueur
Largeur
Tirant d'eau
Petits métiers
15
4.80m
1.5-2m
2.50 m
Embarcation de plaisance 80
75.45m
9.51m
1.1
4.2 Dimensionnement des digues
La conception d’ouvrages maritimes requière de définir des critères qui donnant le
comportement attendu de la structure. Le dimensionnement des jetées principale et secondaire
de la Marina Bay est fait par deux formules qui déterminent la stabilité d’une digue HUDSON
et VAN DER MEER. Pour les deux formules on va déterminer :
• Poids, épaisseur et le nombre de blocs par mètre carré pour la carapace.
• Poids et épaisseur des filtres.
• Dimensionnement des butées de pied.
Ces dimensionnements seront établis selon deux profils, le profil courant, et le profil musoir.
4.2.1 Dimensionnement de la carapace
1.1.1.2. Dimensionnements des blocs de la carapace
Dans cette partie, nous allant aborder l’aspect de dimensionnement des carapaces des digues de
protections sous plusieurs formules dimensionnantes pour calculer la masse des blocs de la
carapace (Hudson simple et Van der Meer).
