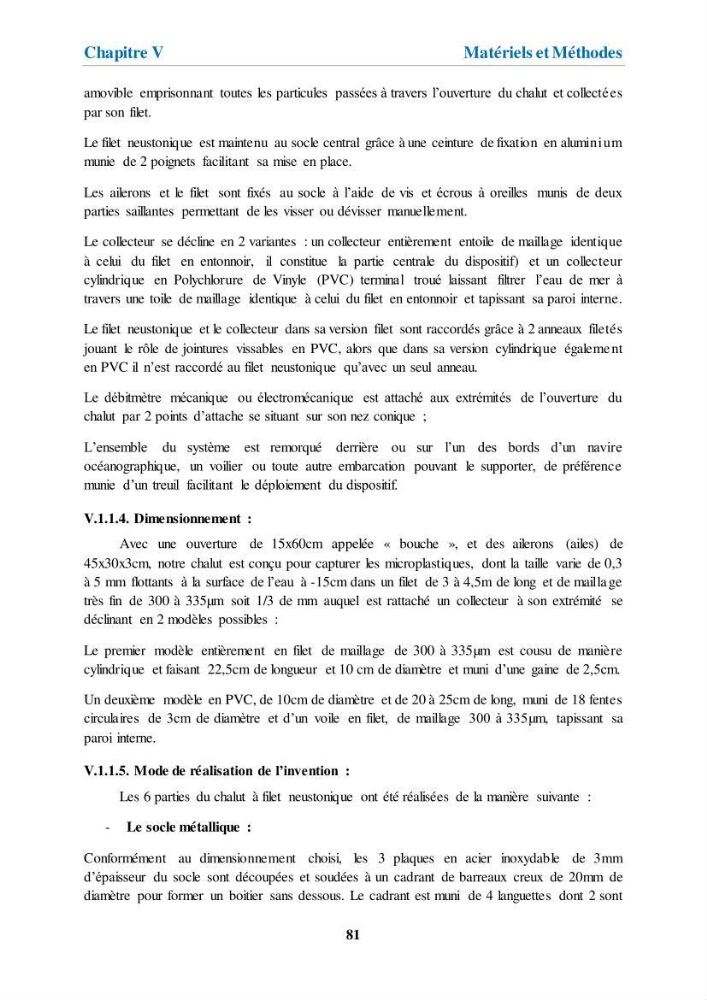

Chapitre V
Matériels et Méthodes
81
amovible emprisonnant toutes les particules passées à travers l’ouverture du chalut et collecté es
par son filet.
Le filet neustonique est maintenu au socle central grâce à une ceinture de fixation en aluminium
munie de 2 poignets facilitant sa mise en place.
Les ailerons et le filet sont fixés au socle à l’aide de vis et écrous à oreilles munis de deux
parties saillantes permettant de les visser ou dévisser manuellement.
Le collecteur se décline en 2 variantes : un collecteur entièrement entoile de maillage identique
à celui du filet en entonnoir, il constitue la partie centrale du dispositif) et un collecteur
cylindrique en Polychlorure de Vinyle (PVC) terminal troué laissant filtrer l’eau de mer à
travers une toile de maillage identique à celui du filet en entonnoir et tapissant sa paroi interne.
Le filet neustonique et le collecteur dans sa version filet sont raccordés grâce à 2 anneaux filetés
jouant le rôle de jointures vissables en PVC, alors que dans sa version cylindrique égaleme nt
en PVC il n’est raccordé au filet neustonique qu’avec un seul anneau.
Le débitmètre mécanique ou électromécanique est attaché aux extrémités de l’ouverture du
chalut par 2 points d’attache se situant sur son nez conique ;
L’ensemble du système est remorqué derrière ou sur l’un des bords d’un navire
océanographique, un voilier ou toute autre embarcation pouvant le supporter, de préférence
munie d’un treuil facilitant le déploiement du dispositif.
V.1.1.4. Dimensionnement :
Avec une ouverture de 15x60cm appelée « bouche », et des ailerons (ailes) de
45x30x3cm, notre chalut est conçu pour capturer les microplastiques, dont la taille varie de 0,3
à 5 mm flottants à la surface de l’eau à -15cm dans un filet de 3 à 4,5m de long et de mailla ge
très fin de 300 à 335µm soit 1/3 de mm auquel est rattaché un collecteur à son extrémité se
déclinant en 2 modèles possibles :
Le premier modèle entièrement en filet de maillage de 300 à 335µm est cousu de manière
cylindrique et faisant 22,5cm de longueur et 10 cm de diamètre et muni d’une gaine de 2,5cm.
Un deuxième modèle en PVC, de 10cm de diamètre et de 20 à 25cm de long, muni de 18 fentes
circulaires de 3cm de diamètre et d’un voile en filet, de maillage 300 à 335µm, tapissant sa
paroi interne.
V.1.1.5. Mode de réalisation de l’invention :
Les 6 parties du chalut à filet neustonique ont été réalisées de la manière suivante :
- Le socle métallique :
Conformément au dimensionnement choisi, les 3 plaques en acier inoxydable de 3mm
d’épaisseur du socle sont découpées et soudées à un cadrant de barreaux creux de 20mm de
diamètre pour former un boitier sans dessous. Le cadrant est muni de 4 languettes dont 2 sont
