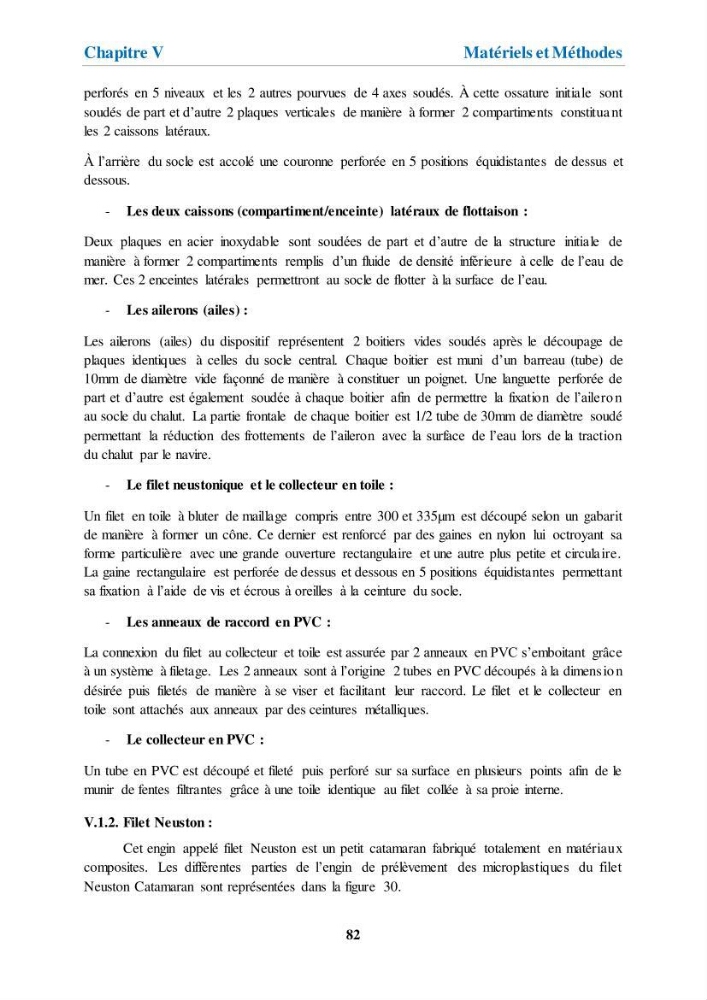

Chapitre V
Matériels et Méthodes
82
perforés en 5 niveaux et les 2 autres pourvues de 4 axes soudés. À cette ossature initiale sont
soudés de part et d’autre 2 plaques verticales de manière à former 2 compartiments constitua nt
les 2 caissons latéraux.
À l’arrière du socle est accolé une couronne perforée en 5 positions équidistantes de dessus et
dessous.
- Les deux caissons (compartiment/enceinte) latéraux de flottaison :
Deux plaques en acier inoxydable sont soudées de part et d’autre de la structure initiale de
manière à former 2 compartiments remplis d’un fluide de densité inférieure à celle de l’eau de
mer. Ces 2 enceintes latérales permettront au socle de flotter à la surface de l’eau.
- Les ailerons (ailes) :
Les ailerons (ailes) du dispositif représentent 2 boitiers vides soudés après le découpage de
plaques identiques à celles du socle central. Chaque boitier est muni d’un barreau (tube) de
10mm de diamètre vide façonné de manière à constituer un poignet. Une languette perforée de
part et d’autre est également soudée à chaque boitier afin de permettre la fixation de l’ailero n
au socle du chalut. La partie frontale de chaque boitier est 1/2 tube de 30mm de diamètre soudé
permettant la réduction des frottements de l’aileron avec la surface de l’eau lors de la traction
du chalut par le navire.
- Le filet neustonique et le collecteur en toile :
Un filet en toile à bluter de maillage compris entre 300 et 335µm est découpé selon un gabarit
de manière à former un cône. Ce dernier est renforcé par des gaines en nylon lui octroyant sa
forme particulière avec une grande ouverture rectangulaire et une autre plus petite et circula ire.
La gaine rectangulaire est perforée de dessus et dessous en 5 positions équidistantes permettant
sa fixation à l’aide de vis et écrous à oreilles à la ceinture du socle.
- Les anneaux de raccord en PVC :
La connexion du filet au collecteur et toile est assurée par 2 anneaux en PVC s’emboitant grâce
à un système à filetage. Les 2 anneaux sont à l’origine 2 tubes en PVC découpés à la dimens io n
désirée puis filetés de manière à se viser et facilitant leur raccord. Le filet et le collecteur en
toile sont attachés aux anneaux par des ceintures métalliques.
- Le collecteur en PVC :
Un tube en PVC est découpé et fileté puis perforé sur sa surface en plusieurs points afin de le
munir de fentes filtrantes grâce à une toile identique au filet collée à sa proie interne.
V.1.2. Filet Neuston :
Cet engin appelé filet Neuston est un petit catamaran fabriqué totalement en matériaux
composites. Les différentes parties de l’engin de prélèvement des microplastiques du filet
Neuston Catamaran sont représentées dans la figure 30.
