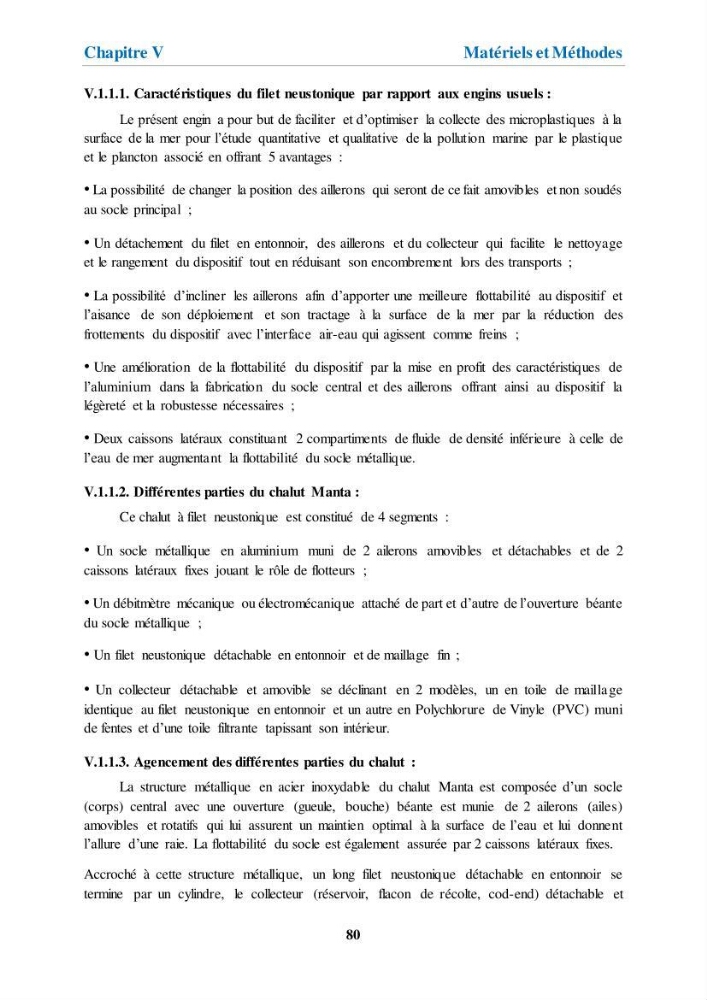

Chapitre V
Matériels et Méthodes
80
V.1.1.1. Caractéristiques du filet neustonique par rapport aux engins usuels :
Le présent engin a pour but de faciliter et d’optimiser la collecte des microplastiques à la
surface de la mer pour l’étude quantitative et qualitative de la pollution marine par le plastique
et le plancton associé en offrant 5 avantages :
• La possibilité de changer la position des aillerons qui seront de ce fait amovibles et non soudés
au socle principal ;
• Un détachement du filet en entonnoir, des aillerons et du collecteur qui facilite le nettoyage
et le rangement du dispositif tout en réduisant son encombrement lors des transports ;
• La possibilité d’incliner les aillerons afin d’apporter une meilleure flottabilité au dispositif et
l’aisance de son déploiement et son tractage à la surface de la mer par la réduction des
frottements du dispositif avec l’interface air-eau qui agissent comme freins ;
• Une amélioration de la flottabilité du dispositif par la mise en profit des caractéristiques de
l’aluminium dans la fabrication du socle central et des aillerons offrant ainsi au dispositif la
légèreté et la robustesse nécessaires ;
• Deux caissons latéraux constituant 2 compartiments de fluide de densité inférieure à celle de
l’eau de mer augmentant la flottabilité du socle métallique.
V.1.1.2. Différentes parties du chalut Manta :
Ce chalut à filet neustonique est constitué de 4 segments :
• Un socle métallique en aluminium muni de 2 ailerons amovibles et détachables et de 2
caissons latéraux fixes jouant le rôle de flotteurs ;
• Un débitmètre mécanique ou électromécanique attaché de part et d’autre de l’ouverture béante
du socle métallique ;
• Un filet neustonique détachable en entonnoir et de maillage fin ;
• Un collecteur détachable et amovible se déclinant en 2 modèles, un en toile de mailla ge
identique au filet neustonique en entonnoir et un autre en Polychlorure de Vinyle (PVC) muni
de fentes et d’une toile filtrante tapissant son intérieur.
V.1.1.3. Agencement des différentes parties du chalut :
La structure métallique en acier inoxydable du chalut Manta est composée d’un socle
(corps) central avec une ouverture (gueule, bouche) béante est munie de 2 ailerons (ailes)
amovibles et rotatifs qui lui assurent un maintien optimal à la surface de l’eau et lui donnent
l’allure d’une raie. La flottabilité du socle est également assurée par 2 caissons latéraux fixes.
Accroché à cette structure métallique, un long filet neustonique détachable en entonnoir se
termine par un cylindre, le collecteur (réservoir, flacon de récolte, cod-end) détachable et
Matériels et Méthodes
80
V.1.1.1. Caractéristiques du filet neustonique par rapport aux engins usuels :
Le présent engin a pour but de faciliter et d’optimiser la collecte des microplastiques à la
surface de la mer pour l’étude quantitative et qualitative de la pollution marine par le plastique
et le plancton associé en offrant 5 avantages :
• La possibilité de changer la position des aillerons qui seront de ce fait amovibles et non soudés
au socle principal ;
• Un détachement du filet en entonnoir, des aillerons et du collecteur qui facilite le nettoyage
et le rangement du dispositif tout en réduisant son encombrement lors des transports ;
• La possibilité d’incliner les aillerons afin d’apporter une meilleure flottabilité au dispositif et
l’aisance de son déploiement et son tractage à la surface de la mer par la réduction des
frottements du dispositif avec l’interface air-eau qui agissent comme freins ;
• Une amélioration de la flottabilité du dispositif par la mise en profit des caractéristiques de
l’aluminium dans la fabrication du socle central et des aillerons offrant ainsi au dispositif la
légèreté et la robustesse nécessaires ;
• Deux caissons latéraux constituant 2 compartiments de fluide de densité inférieure à celle de
l’eau de mer augmentant la flottabilité du socle métallique.
V.1.1.2. Différentes parties du chalut Manta :
Ce chalut à filet neustonique est constitué de 4 segments :
• Un socle métallique en aluminium muni de 2 ailerons amovibles et détachables et de 2
caissons latéraux fixes jouant le rôle de flotteurs ;
• Un débitmètre mécanique ou électromécanique attaché de part et d’autre de l’ouverture béante
du socle métallique ;
• Un filet neustonique détachable en entonnoir et de maillage fin ;
• Un collecteur détachable et amovible se déclinant en 2 modèles, un en toile de mailla ge
identique au filet neustonique en entonnoir et un autre en Polychlorure de Vinyle (PVC) muni
de fentes et d’une toile filtrante tapissant son intérieur.
V.1.1.3. Agencement des différentes parties du chalut :
La structure métallique en acier inoxydable du chalut Manta est composée d’un socle
(corps) central avec une ouverture (gueule, bouche) béante est munie de 2 ailerons (ailes)
amovibles et rotatifs qui lui assurent un maintien optimal à la surface de l’eau et lui donnent
l’allure d’une raie. La flottabilité du socle est également assurée par 2 caissons latéraux fixes.
Accroché à cette structure métallique, un long filet neustonique détachable en entonnoir se
termine par un cylindre, le collecteur (réservoir, flacon de récolte, cod-end) détachable et
