la discrimination de masse est obtenue par la superposition d’une tension continue
(dc) et d’une tension rf variable qui est appliquée aux deux paires de pôles.
Ce type d’analyseur (QMA, Quadrupole Mass Analyser) est aussi utilisé pour
l’analyse de gaz résiduel dans les systèmes de vide. Dans ce cas, on n’analyse pas
les ions de l’échantillon, mais les ions du gaz résiduel de l’enceinte ultravide. On
travaille soit en mode de résolution de masse absolue soit en mode de résolution de
masse relative constante. La résolution de masse relative R est définie par m/∆m où
∆m est la largeur à mi-hauteur (FWHM):
(5.7a)
Pour un tel système, on a pour l’unité de masse m/e
(5.7b)
avec
et
e:
charge d’un électron: 1,607 · 10 –19 C.
η H : rapport entre la charge d’un électron et la masse d’un proton (1 atomic
mass unit (amu)): 9,58 · 10 7 C/kg.
r:
distance perpendiculaire entre l’axe central et un pôle cylindrique [m]
(fig. 5.6).
V:
potentiel d’accélération [V].
V rf : potentiel de modulation [V].
f:
fréquence de modulation [s –1 ].
R
m
∆m
------- -
=
m
e
--- -
0,144
η H V rf
r 2 f 2
-------------- -
=
V
V rf
------1
6
-- -
=
source
à ions
quadrupôle
lentille
détecteur
IL
échantillon
–V
+V + rf
r
S

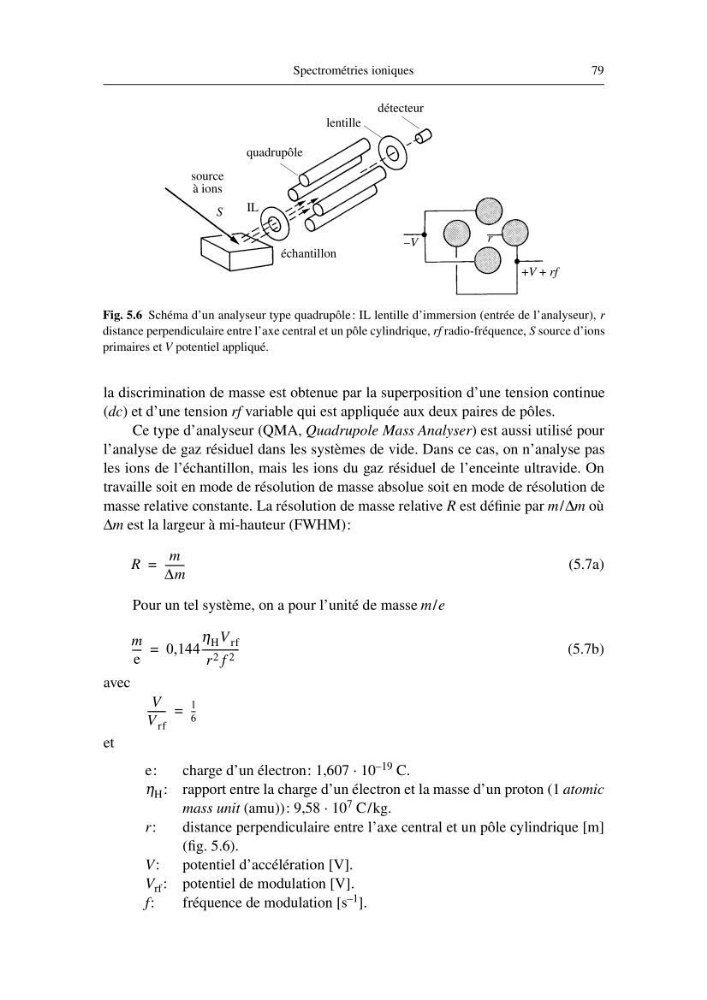

Fig. 5.6 Schéma d’un analyseur type quadrupôle : IL lentille d’immersion (entrée de l’analyseur), r
distance perpendiculaire entre l’axe central et un pôle cylindrique, rf radio-fréquence, S source d’ions
primaires et V potentiel appliqué.
