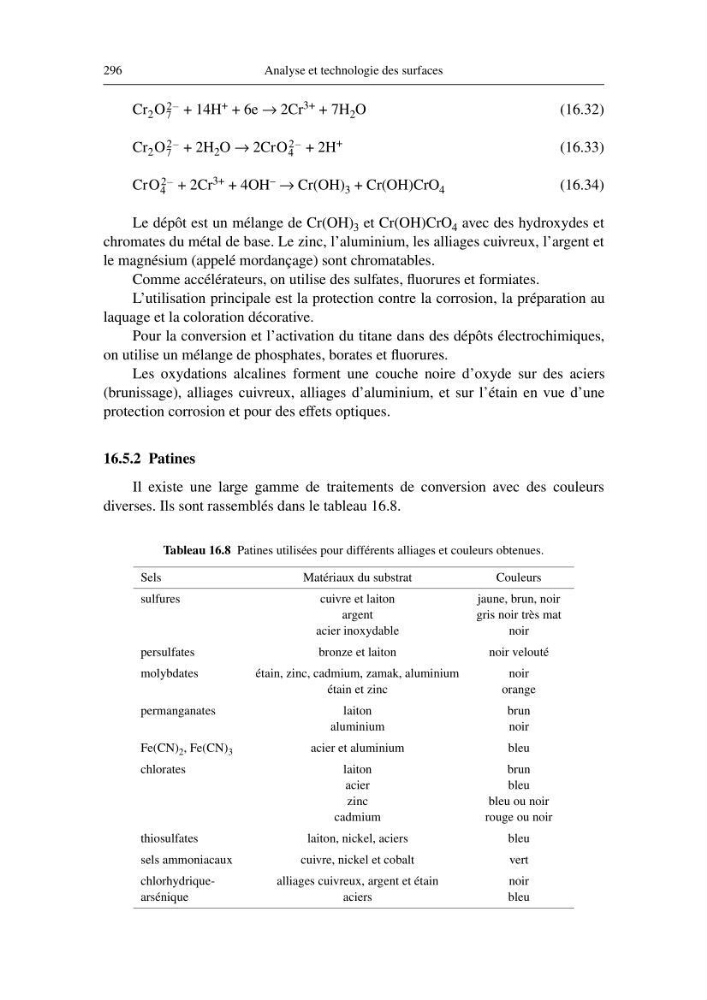

296
Analyse et technologie des surfaces
Cr 2
+ 14H + + 6e → 2Cr 3+ + 7H 2 O
(16.32)
Cr 2
+ 2H 2 O → 2Cr
+ 2H +
(16.33)
Cr
+ 2Cr 3+ + 4OH – → Cr(OH) 3 + Cr(OH)CrO 4
(16.34)
Le dépôt est un mélange de Cr(OH) 3 et Cr(OH)CrO 4 avec des hydroxydes et
chromates du métal de base. Le zinc, l’aluminium, les alliages cuivreux, l’argent et
le magnésium (appelé mordançage) sont chromatables.
Comme accélérateurs, on utilise des sulfates, fluorures et formiates.
L’utilisation principale est la protection contre la corrosion, la préparation au
laquage et la coloration décorative.
Pour la conversion et l’activation du titane dans des dépôts électrochimiques,
on utilise un mélange de phosphates, borates et fluorures.
Les oxydations alcalines forment une couche noire d’oxyde sur des aciers
(brunissage), alliages cuivreux, alliages d’aluminium, et sur l’étain en vue d’une
protection corrosion et pour des effets optiques.
16.5.2 Patines
Il existe une large gamme de traitements de conversion avec des couleurs
diverses. Ils sont rassemblés dans le tableau 16.8.
Tableau 16.8 Patines utilisées pour différents alliages et couleurs obtenues.
Sels
Matériaux du substrat
Couleurs
sulfures
cuivre et laiton
argent
acier inoxydable
jaune, brun, noir
gris noir très mat
noir
persulfates
bronze et laiton
noir velouté
molybdates
étain, zinc, cadmium, zamak, aluminium
étain et zinc
noir
orange
permanganates
laiton
aluminium
brun
noir
Fe(CN) 2 , Fe(CN) 3
acier et aluminium
bleu
chlorates
laiton
acier
zinc
cadmium
brun
bleu
bleu ou noir
rouge ou noir
thiosulfates
laiton, nickel, aciers
bleu
sels ammoniacaux
cuivre, nickel et cobalt
vert
chlorhydriquearsénique
alliages cuivreux, argent et étain
aciers
noir
bleu
O 7
2–
O 7
2–
O 4
2–
O 4
2–
