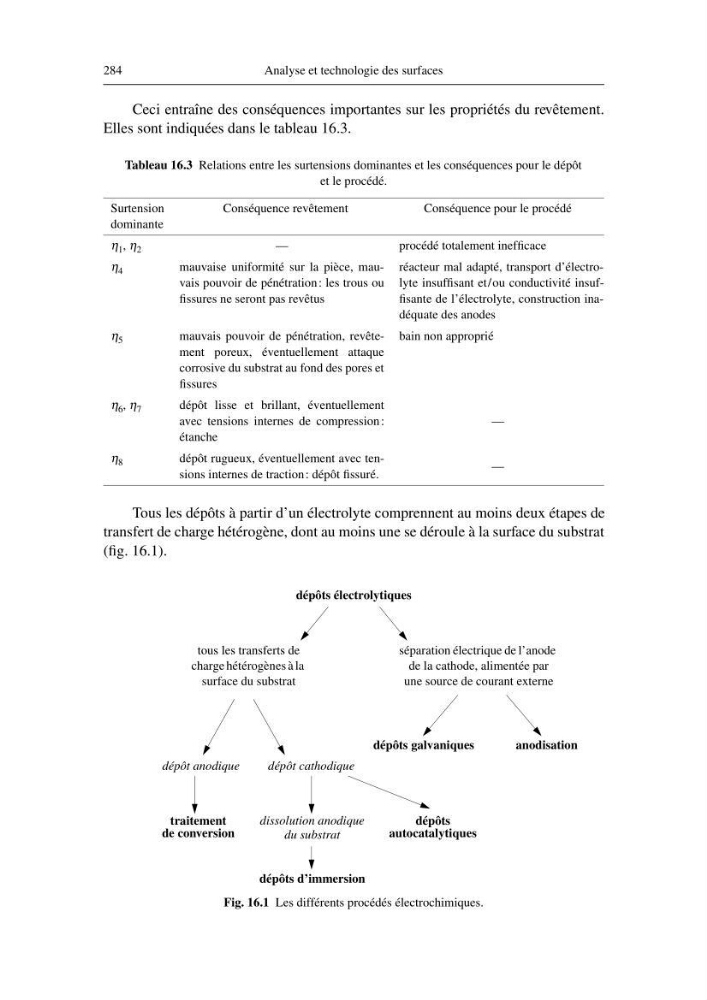

284
Analyse et technologie des surfaces
Ceci entraîne des conséquences importantes sur les propriétés du revêtement.
Elles sont indiquées dans le tableau 16.3.
Tableau 16.3 Relations entre les surtensions dominantes et les conséquences pour le dépôt
et le procédé.
Tous les dépôts à partir d’un électrolyte comprennent au moins deux étapes de
transfert de charge hétérogène, dont au moins une se déroule à la surface du substrat
(fig. 16.1).
Surtension
dominante
Conséquence revêtement
Conséquence pour le procédé
η 1 , η 2
—
procédé totalement inefficace
η 4
mauvaise uniformité sur la pièce, mauvais pouvoir de pénétration: les trous ou
fissures ne seront pas revêtus
réacteur mal adapté, transport d’électrolyte insuffisant et/ou conductivité insuffisante de l’électrolyte, construction inadéquate des anodes
η 5
mauvais pouvoir de pénétration, revêtement poreux, éventuellement attaque
corrosive du substrat au fond des pores et
fissures
bain non approprié
η 6 , η 7
dépôt lisse et brillant, éventuellement
avec tensions internes de compression :
étanche
—
η 8
dépôt rugueux, éventuellement avec tensions internes de traction : dépôt fissuré.
—
Fig. 16.1 Les différents procédés électrochimiques.
tous les transferts de
charge hétérogènes à la
surface du substrat
séparation électrique de l’anode
de la cathode, alimentée par
une source de courant externe
dépôt anodique
dépôt cathodique
dissolution anodique
du substrat
dépôts électrolytiques
dépôts galvaniques
anodisation
dépôts
autocatalytiques
traitement
de conversion
dépôts d’immersion
Analyse et technologie des surfaces
Ceci entraîne des conséquences importantes sur les propriétés du revêtement.
Elles sont indiquées dans le tableau 16.3.
Tableau 16.3 Relations entre les surtensions dominantes et les conséquences pour le dépôt
et le procédé.
Tous les dépôts à partir d’un électrolyte comprennent au moins deux étapes de
transfert de charge hétérogène, dont au moins une se déroule à la surface du substrat
(fig. 16.1).
Surtension
dominante
Conséquence revêtement
Conséquence pour le procédé
η 1 , η 2
—
procédé totalement inefficace
η 4
mauvaise uniformité sur la pièce, mauvais pouvoir de pénétration: les trous ou
fissures ne seront pas revêtus
réacteur mal adapté, transport d’électrolyte insuffisant et/ou conductivité insuffisante de l’électrolyte, construction inadéquate des anodes
η 5
mauvais pouvoir de pénétration, revêtement poreux, éventuellement attaque
corrosive du substrat au fond des pores et
fissures
bain non approprié
η 6 , η 7
dépôt lisse et brillant, éventuellement
avec tensions internes de compression :
étanche
—
η 8
dépôt rugueux, éventuellement avec tensions internes de traction : dépôt fissuré.
—
Fig. 16.1 Les différents procédés électrochimiques.
tous les transferts de
charge hétérogènes à la
surface du substrat
séparation électrique de l’anode
de la cathode, alimentée par
une source de courant externe
dépôt anodique
dépôt cathodique
dissolution anodique
du substrat
dépôts électrolytiques
dépôts galvaniques
anodisation
dépôts
autocatalytiques
traitement
de conversion
dépôts d’immersion
