5.1 Généralités
75
On obtient d C = −
7Fl
3
96E I
.
5.1.3 Méthode des déplacements
La méthode des déplacements est une méthode de résolution systématique
des systèmes (iso)hyperstatiques. Elle débouche sur les techniques de résolution matricielle et la résolution numérique des problèmes (premier pas
vers la méthode des éléments finis). Contrairement à la méthode des forces
où les inconnues du problème sont les actions de liaisons hyperstatiques,
les inconnues du problème seront les déplacements en certains points de la
structure appelés nœuds.
Exemple.
F
1
F 2
F 3
F 4
p
1
2
3
4
5
6
7
8
9

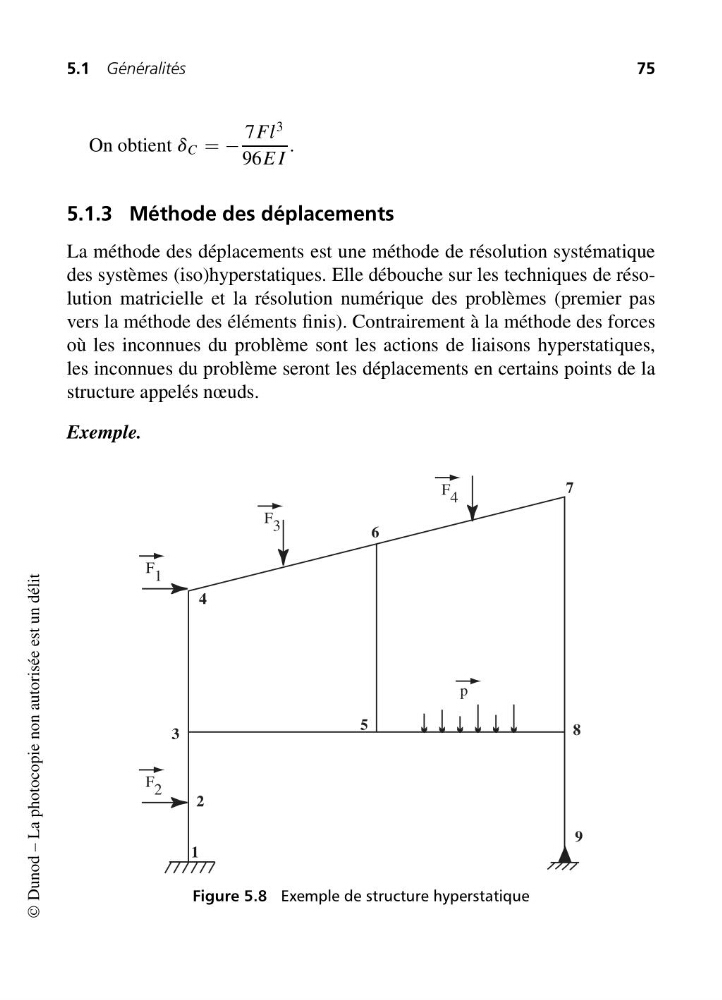

Figure 5.8 Exemple de structure hyperstatique
