8.4 Instabilité et voilement de plaques
183
de la charge critique en fonction du rapport a/b pour différentes valeurs
de m :
Fcr b
2 /pD
a/b
m = 1 m = 2 m = 3 m = 4
1
2
3
4
4

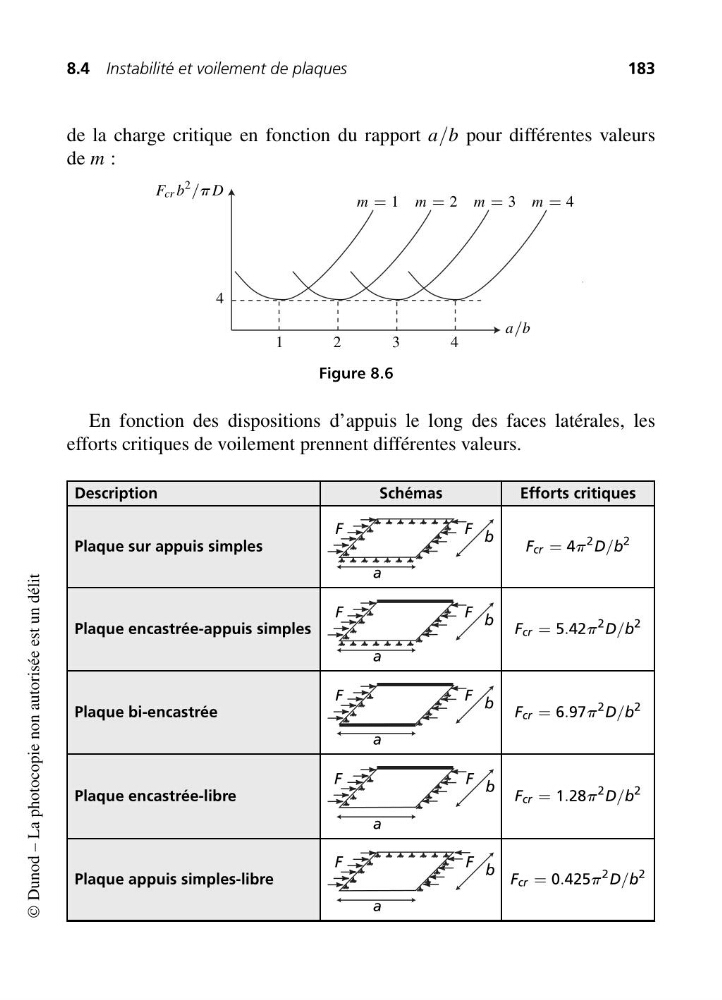

Figure 8.6
En fonction des dispositions d’appuis le long des faces latérales, les
efforts critiques de voilement prennent différentes valeurs.
Description
Schémas
Efforts critiques
Plaque sur appuis simples
a
b
F
F
Fcr = 4p
2 D/b
2
Plaque encastrée-appuis simples
a
b
F
F
Fcr = 5.42p
2 D/b
2
Plaque bi-encastrée
a
b
F
F
Fcr = 6.97p
2 D/b
2
Plaque encastrée-libre
a
b
F
F
Fcr = 1.28p
2 D/b
2
Plaque appuis simples-libre
a
b
F
F
Fcr = 0.425p
2 D/b
2
