170
7 • Formulation des éléments finis

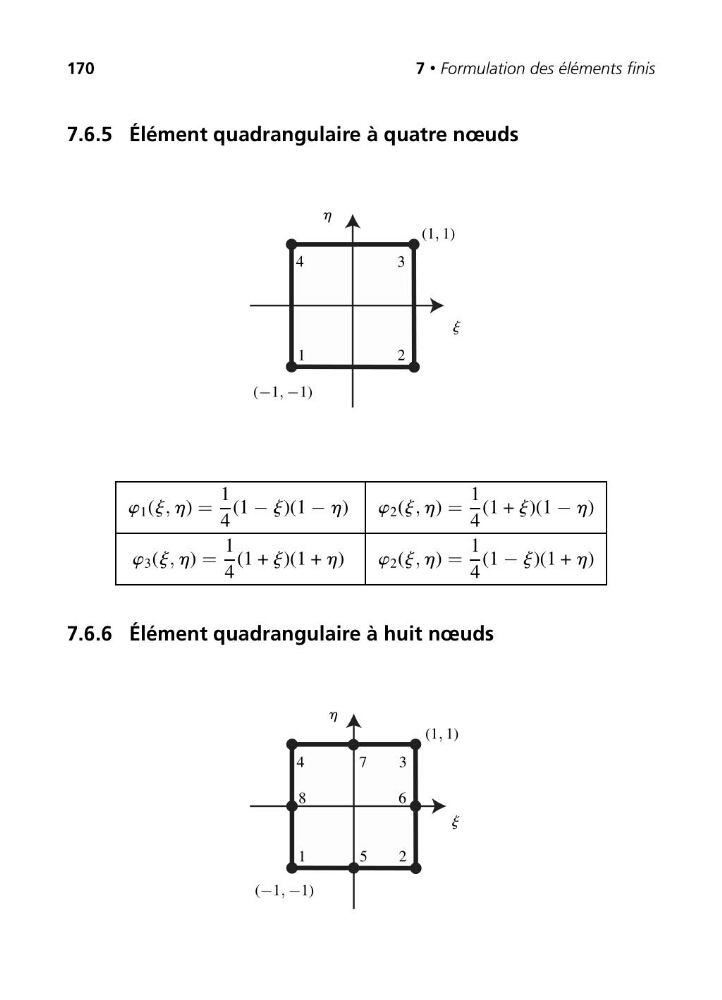

7.6.5 Élément quadrangulaire à quatre nœuds
j
h
1
2
3
4
(−1, −1)
(1, 1)
w 1 (j, h) =
1
4
(1 − j)(1 − h) w 2 (j, h) =
1
4
(1 + j)(1 − h)
w 3 (j, h) =
1
4
(1 + j)(1 + h)
w 2 (j, h) =
1
4
(1 − j)(1 + h)
7.6.6 Élément quadrangulaire à huit nœuds
j
h
1
2
3
4
5
6
7
8
(−1, −1)
(1, 1)
