7.6 Fonctions de forme des éléments isoparamétriques courants
169

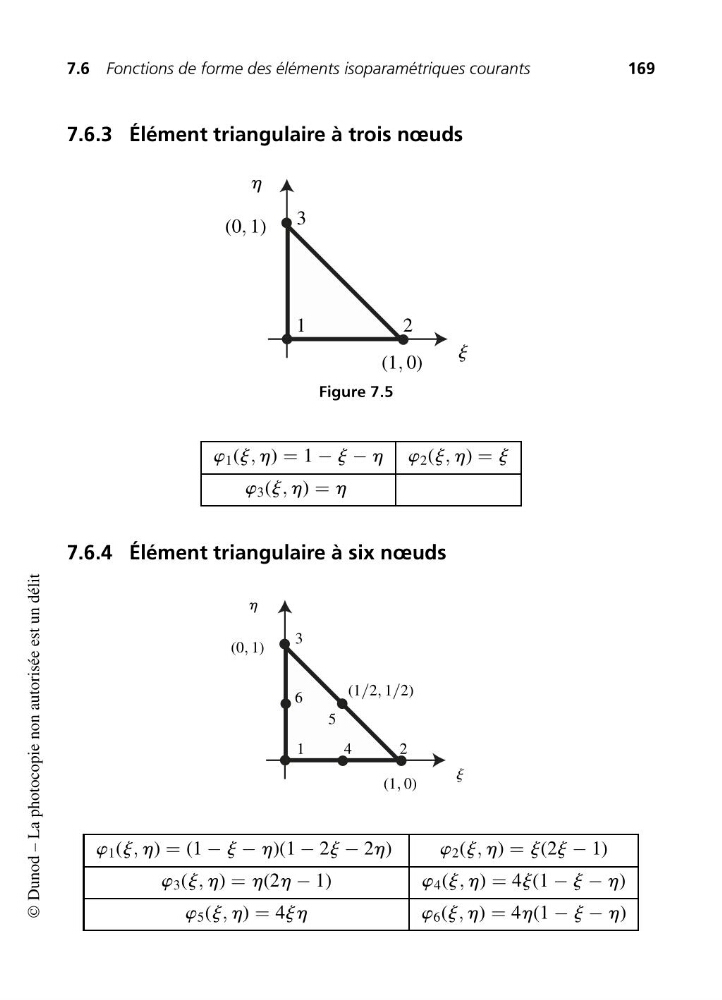

7.6.3 Élément triangulaire à trois nœuds
j
h
1
2
3
(1, 0)
(0, 1)
Figure 7.5
w 1 (j, h) = 1 − j − h w 2 (j, h) = j
w 3 (j, h) = h
7.6.4 Élément triangulaire à six nœuds
j
h
1
2
3
4
5
6
(1, 0)
(0, 1)
(1/2, 1/2)
w 1 (j, h) = (1 − j − h)(1 − 2j − 2h)
w 2 (j, h) = j(2j − 1)
w 3 (j, h) = h(2h − 1)
w 4 (j, h) = 4j(1 − j − h)
w 5 (j, h) = 4jh
w 6 (j, h) = 4h(1 − j − h)
© Dunod – La photocopie non autorisée est un délit
169
7.6.3 Élément triangulaire à trois nœuds
j
h
1
2
3
(1, 0)
(0, 1)
Figure 7.5
w 1 (j, h) = 1 − j − h w 2 (j, h) = j
w 3 (j, h) = h
7.6.4 Élément triangulaire à six nœuds
j
h
1
2
3
4
5
6
(1, 0)
(0, 1)
(1/2, 1/2)
w 1 (j, h) = (1 − j − h)(1 − 2j − 2h)
w 2 (j, h) = j(2j − 1)
w 3 (j, h) = h(2h − 1)
w 4 (j, h) = 4j(1 − j − h)
w 5 (j, h) = 4jh
w 6 (j, h) = 4h(1 − j − h)
© Dunod – La photocopie non autorisée est un délit
