168
7 • Formulation des éléments finis

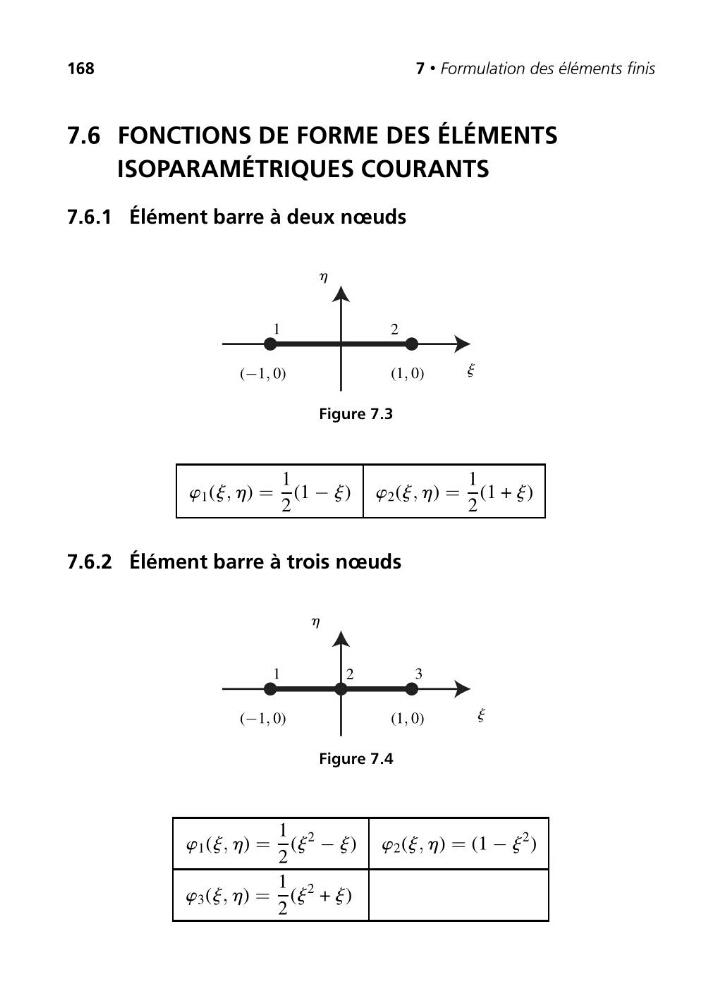

7.6 FONCTIONS DE FORME DES ÉLÉMENTS
ISOPARAMÉTRIQUES COURANTS
7.6.1 Élément barre à deux nœuds
j
h
1
2
(−1, 0)
(1, 0)
Figure 7.3
w 1 (j, h) =
1
2
(1 − j) w 2 (j, h) =
1
2
(1 + j)
7.6.2 Élément barre à trois nœuds
j
h
1
2
3
(−1, 0)
(1, 0)
Figure 7.4
w 1 (j, h) =
1
2
(j
2
− j) w 2 (j, h) = (1 − j
2 )
w 3 (j, h) =
1
2
(j
2 + j)
