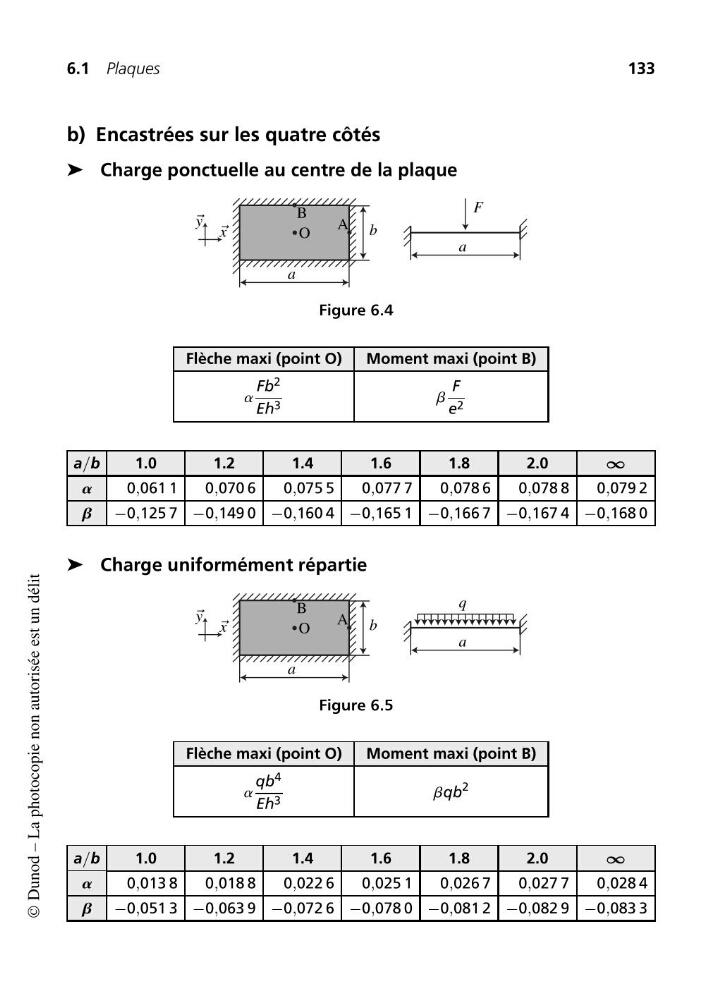

6.1 Plaques
133
b) Encastrées sur les quatre côtés
➤ Charge ponctuelle au centre de la plaque
x
y
a
a
b
F
O
A
B
Figure 6.4
Flèche maxi (point O)
Moment maxi (point B)
a
Fb 2
Eh 3
b
F
e 2
a/b
1.0
1.2
1.4
1.6
1.8
2.0
∞
a
0,061 1
0,070 6
0,075 5
0,077 7
0,078 6
0,078 8
0,079 2
b −0,125 7 −0,149 0 −0,160 4 −0,165 1 −0,166 7 −0,167 4 −0,168 0
➤ Charge uniformément répartie
x
y
a
a
b
q
O
A
B
Figure 6.5
Flèche maxi (point O)
Moment maxi (point B)
a
qb 4
Eh 3
bqb
2
a/b
1.0
1.2
1.4
1.6
1.8
2.0
∞
a
0,013 8
0,018 8
0,022 6
0,025 1
0,026 7
0,027 7
0,028 4
b −0,051 3 −0,063 9 −0,072 6 −0,078 0 −0,081 2 −0,082 9 −0,083 3
© Dunod – La photocopie non autorisée est un délit
