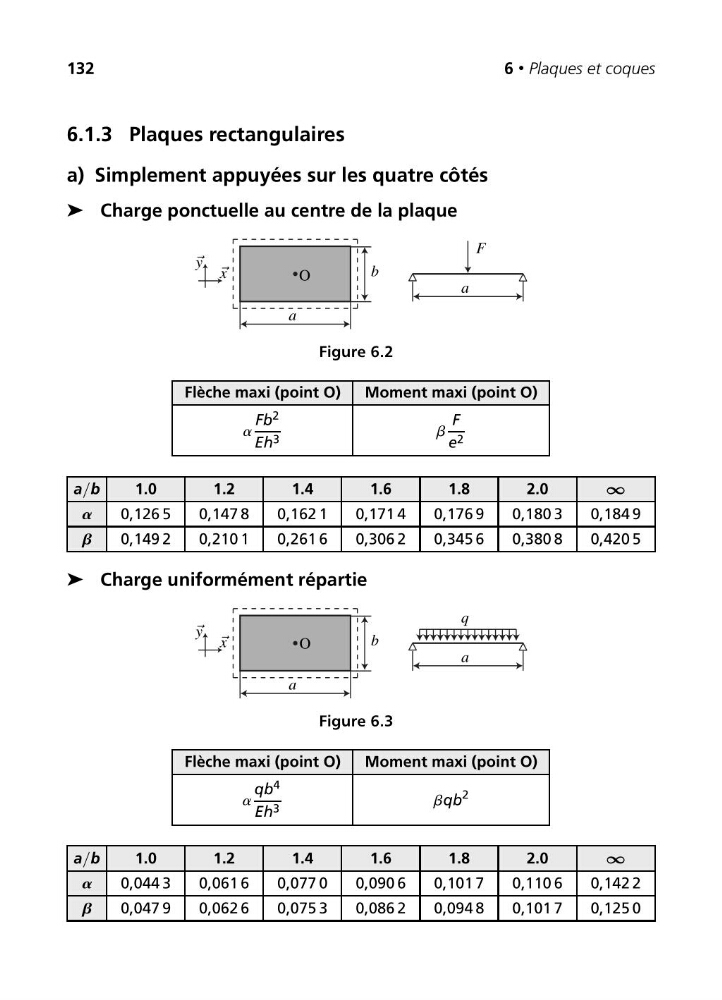

132
6 • Plaques et coques
6.1.3 Plaques rectangulaires
a) Simplement appuyées sur les quatre côtés
➤ Charge ponctuelle au centre de la plaque
x
y
a
a
b
F
O
Figure 6.2
Flèche maxi (point O)
Moment maxi (point O)
a
Fb 2
Eh 3
b
F
e 2
a/b
1.0
1.2
1.4
1.6
1.8
2.0
∞
a
0,126 5
0,147 8
0,162 1
0,171 4
0,176 9
0,180 3
0,184 9
b
0,149 2
0,210 1
0,261 6
0,306 2
0,345 6
0,380 8
0,420 5
➤ Charge uniformément répartie
x
y
a
a
b
q
O
Figure 6.3
Flèche maxi (point O)
Moment maxi (point O)
a
qb 4
Eh 3
bqb
2
a/b
1.0
1.2
1.4
1.6
1.8
2.0
∞
a
0,044 3
0,061 6
0,077 0
0,090 6
0,101 7
0,110 6
0,142 2
b
0,047 9
0,062 6
0,075 3
0,086 2
0,094 8
0,101 7
0,125 0
