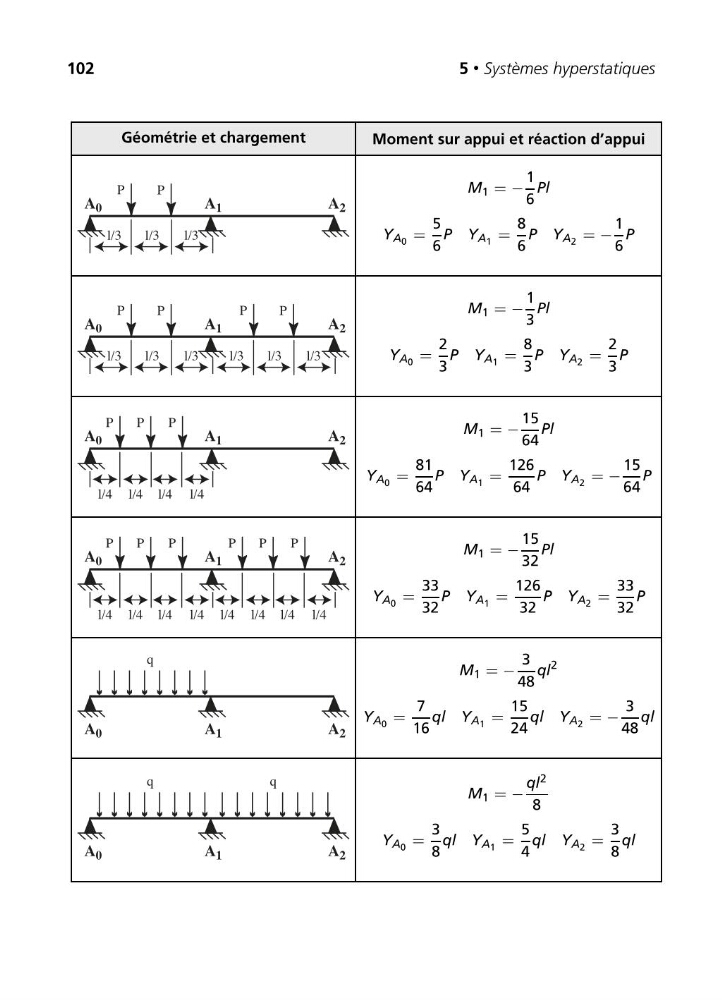

Géométrie et chargement
Moment sur appui et réaction d’appui
A 0
A 2
A 1
l/3
l/3
l/3
P
P
M 1 = −
1
6
Pl
Y A 0 =
5
6
P Y A 1 =
8
6
P Y A 2 = −
1
6
P
A 0
A 2
A 1
l/3
l/3
l/3
P
P
l/3
l/3
l/3
P
P
M 1 = −
1
3
Pl
Y A 0 =
2
3
P Y A 1 =
8
3
P Y A 2 =
2
3
P
A 0
A 2
A 1
l/4
P
P
P
l/4
l/4
l/4
M 1 = −
15
64
Pl
Y A 0 =
81
64
P Y A 1 =
126
64
P Y A 2 = −
15
64
P
A 0
A 2
A 1
l/4
P
P
P
l/4
l/4
l/4
l/4
P
P
P
l/4
l/4
l/4
M 1 = −
15
32
Pl
Y A 0 =
33
32
P Y A 1 =
126
32
P Y A 2 =
33
32
P
A 0
A 2
A 1
q
M 1 = −
3
48
ql
2
Y A 0 =
7
16
ql Y A 1 =
15
24
ql Y A 2 = −
3
48
ql
A 0
A 2
A 1
q
q
M 1 = −
ql 2
8
Y A 0 =
3
8
ql Y A 1 =
5
4
ql Y A 2 =
3
8
ql
