5.3 Poutre continue
103

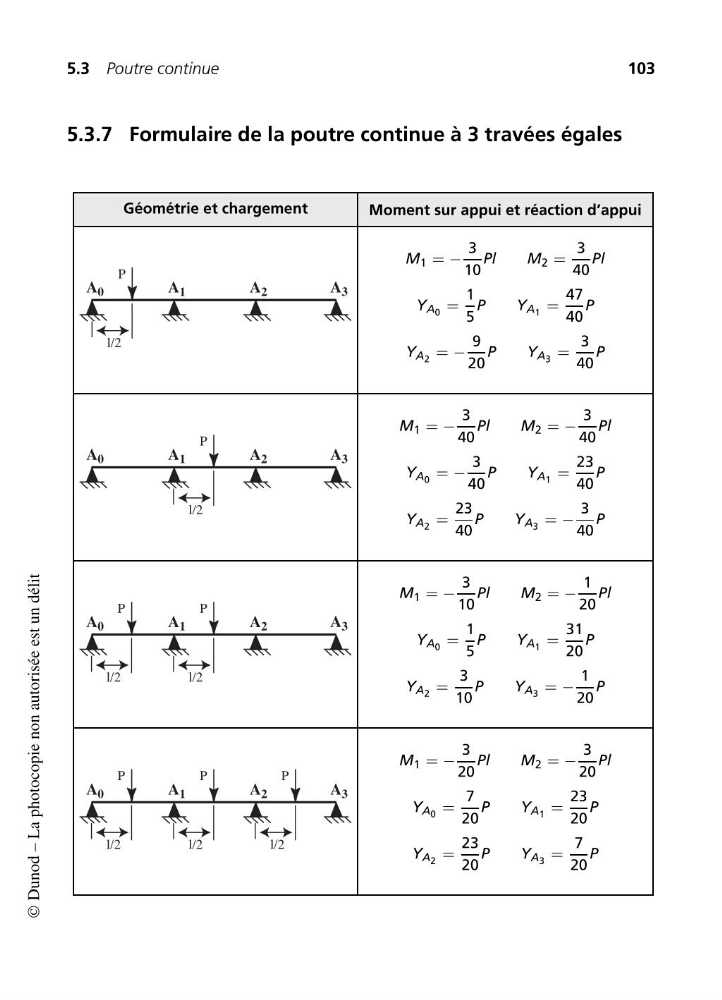

5.3.7 Formulaire de la poutre continue à 3 travées égales
Géométrie et chargement
Moment sur appui et réaction d’appui
A 0
A 2
A 1
l/2
P
A 3
M 1 = −
3
10
Pl
M 2 =
3
40
Pl
Y A 0 =
1
5
P
Y A 1 =
47
40
P
Y A 2 = −
9
20
P
Y A 3 =
3
40
P
A 0
A 2
A 1
l/2
P
A 3
M 1 = −
3
40
Pl
M 2 = −
3
40
Pl
Y A 0 = −
3
40
P
Y A 1 =
23
40
P
Y A 2 =
23
40
P
Y A 3 = −
3
40
P
A 0
A 2
A 1
l/2
P
l/2
P
A 3
M 1 = −
3
10
Pl
M 2 = −
1
20
Pl
Y A 0 =
1
5
P
Y A 1 =
31
20
P
Y A 2 =
3
10
P
Y A 3 = −
1
20
P
A 0
A 2
A 1
l/2
P
l/2
P
l/2
P
A 3
M 1 = −
3
20
Pl
M 2 = −
3
20
Pl
Y A 0 =
7
20
P
Y A 1 =
23
20
P
Y A 2 =
23
20
P
Y A 3 =
7
20
P
