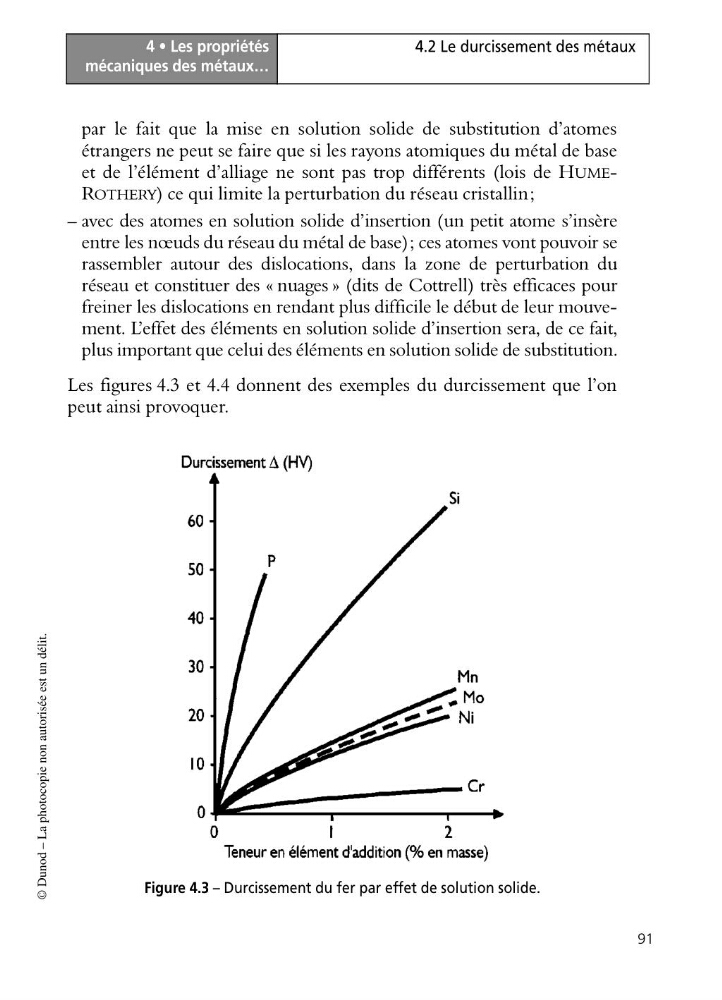

4 • Les propriétés
mécaniques des métaux…
91
4.2 Le durcissement des métaux
© Dunod – La photocopie non autorisée est un délit.
par le fait que la mise en solution solide de substitution d’atomes
étrangers ne peut se faire que si les rayons atomiques du métal de base
et de l’élément d’alliage ne sont pas trop différents (lois de HUMEROTHERY) ce qui limite la perturbation du réseau cristallin;
– avec des atomes en solution solide d’insertion (un petit atome s’insère
entre les nœuds du réseau du métal de base); ces atomes vont pouvoir se
rassembler autour des dislocations, dans la zone de perturbation du
réseau et constituer des « nuages » (dits de Cottrell) très efficaces pour
freiner les dislocations en rendant plus difficile le début de leur mouvement. L’effet des éléments en solution solide d’insertion sera, de ce fait,
plus important que celui des éléments en solution solide de substitution.
Les figures 4.3 et 4.4 donnent des exemples du durcissement que l’on
peut ainsi provoquer.
Figure 4.3 – Durcissement du fer par effet de solution solide.
