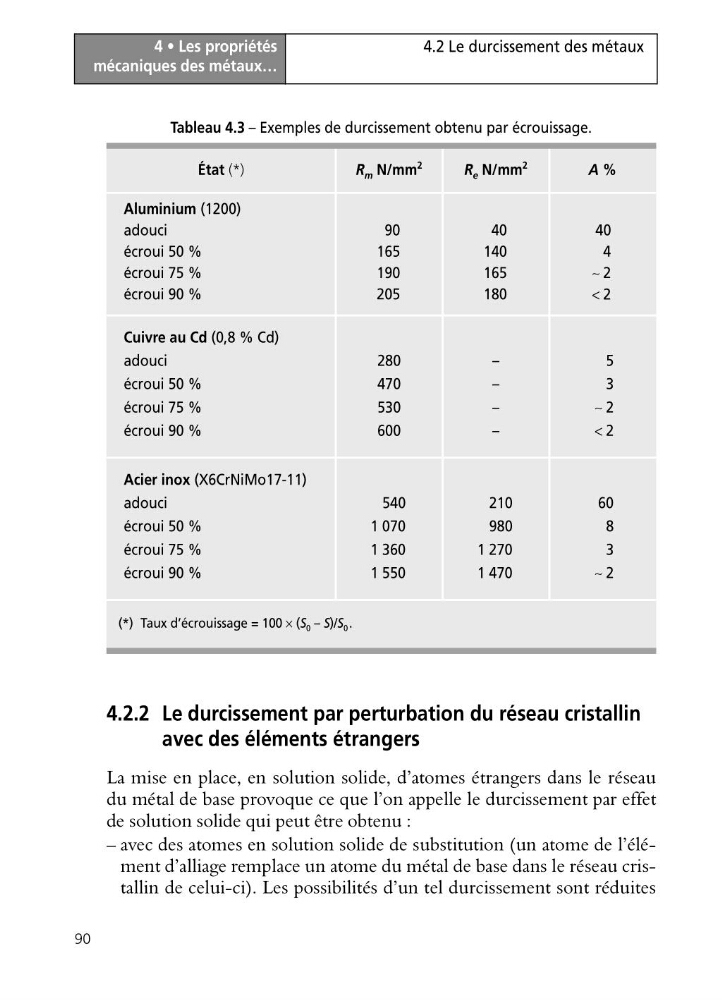

4 • Les propriétés
mécaniques des métaux…
90
4.2 Le durcissement des métaux
Tableau 4.3 – Exemples de durcissement obtenu par écrouissage.
4.2.2 Le durcissement par perturbation du réseau cristallin
avec des éléments étrangers
La mise en place, en solution solide, d’atomes étrangers dans le réseau
du métal de base provoque ce que l’on appelle le durcissement par effet
de solution solide qui peut être obtenu :
– avec des atomes en solution solide de substitution (un atome de l’élément d’alliage remplace un atome du métal de base dans le réseau cristallin de celui-ci). Les possibilités d’un tel durcissement sont réduites
État (*)
R m N/mm
2
R e N/mm
2
A %
Aluminium (1200)
adouci
écroui 50 %
écroui 75 %
écroui 90 %
90
165
190
205
40
140
165
180
40
4
∼ 2
< 2
Cuivre au Cd (0,8 % Cd)
adouci
écroui 50 %
écroui 75 %
écroui 90 %
280
470
530
600
–
–
–
–
5
3
∼ 2
< 2
Acier inox (X6CrNiMo17-11)
adouci
écroui 50 %
écroui 75 %
écroui 90 %
540
1 070
1 360
1 550
210
980
1 270
1 470
60
8
3
∼ 2
(*) Taux d’écrouissage = 100 × (S 0 – S)/S 0 .
