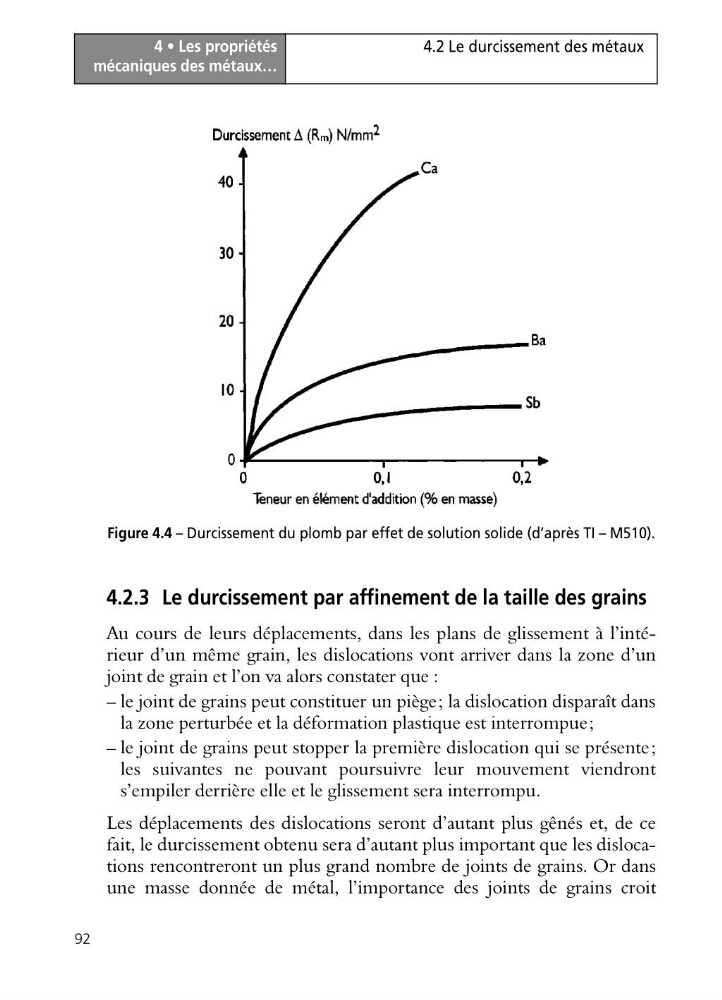

4 • Les propriétés
mécaniques des métaux…
92
4.2 Le durcissement des métaux
4.2.3 Le durcissement par affinement de la taille des grains
Au cours de leurs déplacements, dans les plans de glissement à l’intérieur d’un même grain, les dislocations vont arriver dans la zone d’un
joint de grain et l’on va alors constater que :
– le joint de grains peut constituer un piège; la dislocation disparaît dans
la zone perturbée et la déformation plastique est interrompue;
– le joint de grains peut stopper la première dislocation qui se présente;
les suivantes ne pouvant poursuivre leur mouvement viendront
s’empiler derrière elle et le glissement sera interrompu.
Les déplacements des dislocations seront d’autant plus gênés et, de ce
fait, le durcissement obtenu sera d’autant plus important que les dislocations rencontreront un plus grand nombre de joints de grains. Or dans
une masse donnée de métal, l’importance des joints de grains croit
Figure 4.4 – Durcissement du plomb par effet de solution solide (d’après TI – M510).
