1 • Des atomes
aux métaux polycristallins
25
Annexe
© Dunod – La photocopie non autorisée est un délit.
(gradués en segments égaux à l’arête du cube), des projections, sur ces
axes, du segment de droite qui, sur la direction considérée, est compris
entre deux nœuds successifs. Une direction est ainsi caractérisée par ses
indices placés entre crochets :
[u, v, w]
La figure A1.2 donne des exemples de caractérisation de certaines directions dans une structure CC. Les indices sont éventuellement multipliés
par un même coefficient pour les rendre entiers (c’est le cas, sur la
figure A1.2 de la direction OEB dont les indices seraient 1/2, 1/2, 1/2; ils
ont tous été multipliés par 2 ce qui donne [1, 1, 1]).
Si l’orientation de la direction est telle qu’un ou plusieurs indices soient
négatifs on le(s) note en le(s) coiffant du signe – (c’est le cas, sur la
figure A1.2 de la direction DEC).
Il faut noter que toutes les directions parallèles ont les mêmes indices
(cas des directions OC et DB de la figure A1.2).

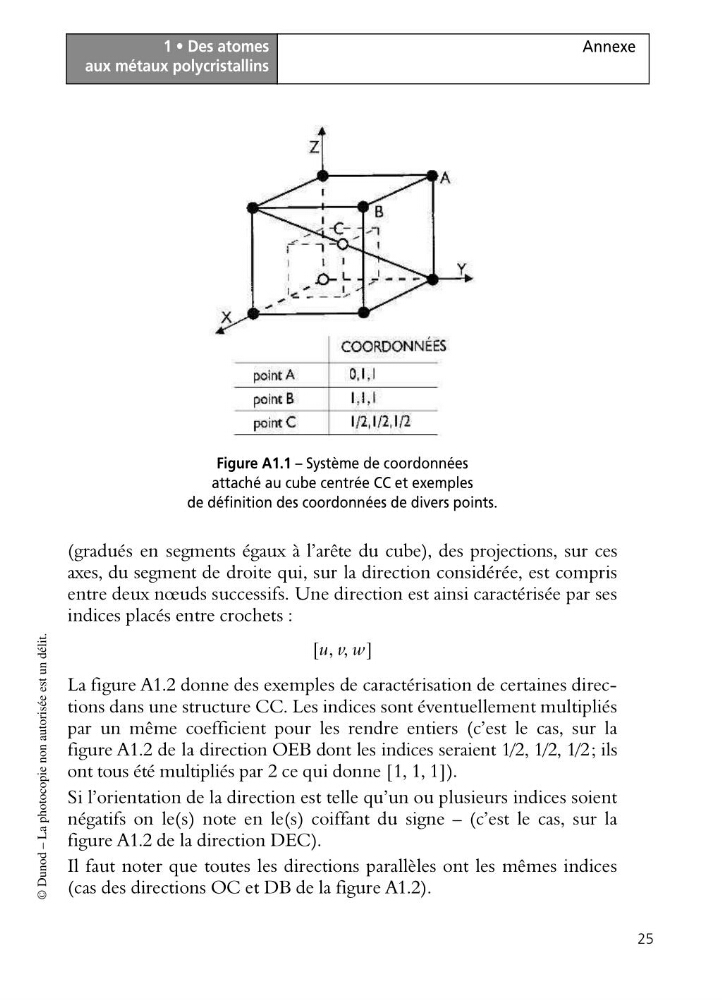

Figure A1.1 – Système de coordonnées
attaché au cube centrée CC et exemples
de définition des coordonnées de divers points.
