1 • Des atomes
aux métaux polycristallins
26
Annexe
On définit enfin des plans cristallographiques qui sont des plans contenant trois nœuds particuliers du réseau; on les caractérise par leurs indices
(dits de Miller) h, k et l. Ces indices sont calculés à partir des coordonnées (exprimées en fractions de longueur de l’arête du cube) des trois points
d’intersection du plan avec les trois axes. Ces coordonnées sont :
(x, O, O) pour le point d’intersection avec l’axe des X,
(O, y, O) pour le point d’intersection avec l’axe des Y,
(O, O, z) pour le point d’intersection avec l’axe des Z;
et l’on écrit alors :
h = α 1/x
k = α 1/y
l = α 1/z

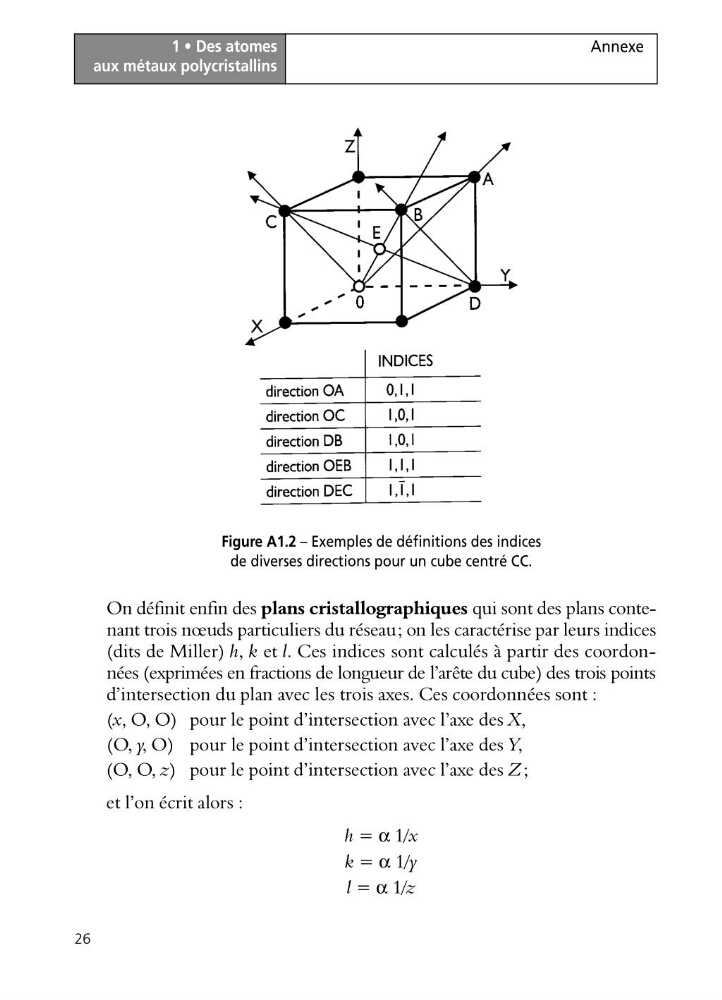

Figure A1.2 – Exemples de définitions des indices
de diverses directions pour un cube centré CC.
