8 • L’aluminium
et ses alliages
219
8.7 Aspects industriels
sur les alliages d’aluminium

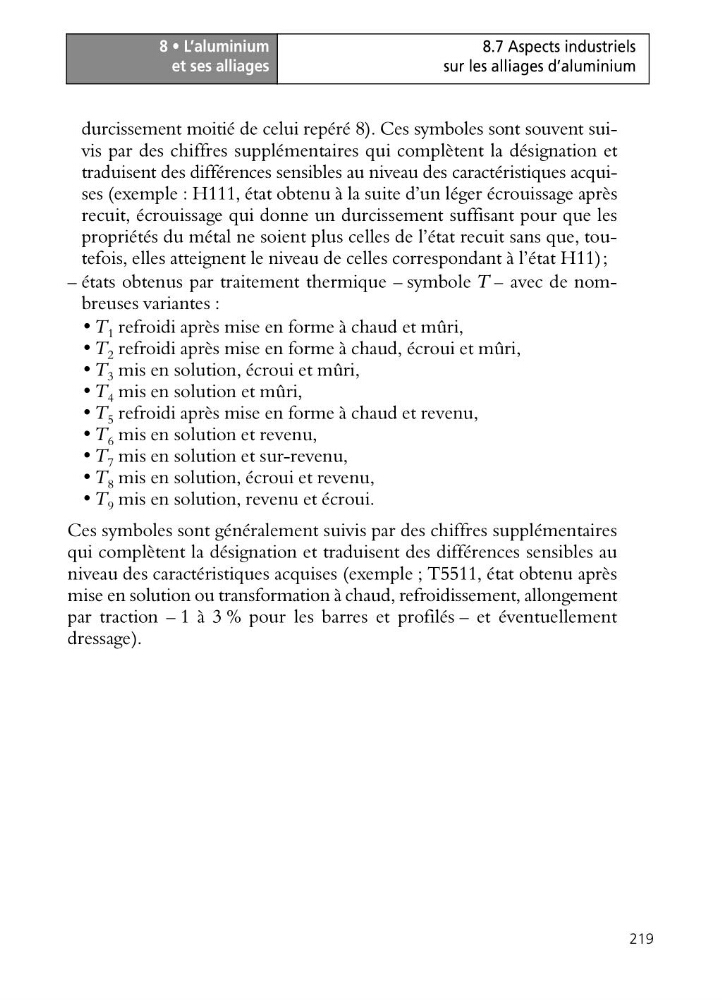

durcissement moitié de celui repéré 8). Ces symboles sont souvent suivis par des chiffres supplémentaires qui complètent la désignation et
traduisent des différences sensibles au niveau des caractéristiques acquises (exemple : H111, état obtenu à la suite d’un léger écrouissage après
recuit, écrouissage qui donne un durcissement suffisant pour que les
propriétés du métal ne soient plus celles de l’état recuit sans que, toutefois, elles atteignent le niveau de celles correspondant à l’état H11);
– états obtenus par traitement thermique – symbole T – avec de nombreuses variantes :
• T 1 refroidi après mise en forme à chaud et mûri,
• T 2 refroidi après mise en forme à chaud, écroui et mûri,
• T 3 mis en solution, écroui et mûri,
• T 4 mis en solution et mûri,
• T 5 refroidi après mise en forme à chaud et revenu,
• T 6 mis en solution et revenu,
• T 7 mis en solution et sur-revenu,
• T 8 mis en solution, écroui et revenu,
• T 9 mis en solution, revenu et écroui.
Ces symboles sont généralement suivis par des chiffres supplémentaires
qui complètent la désignation et traduisent des différences sensibles au
niveau des caractéristiques acquises (exemple ; T5511, état obtenu après
mise en solution ou transformation à chaud, refroidissement, allongement
par traction – 1 à 3 % pour les barres et profilés – et éventuellement
dressage).
