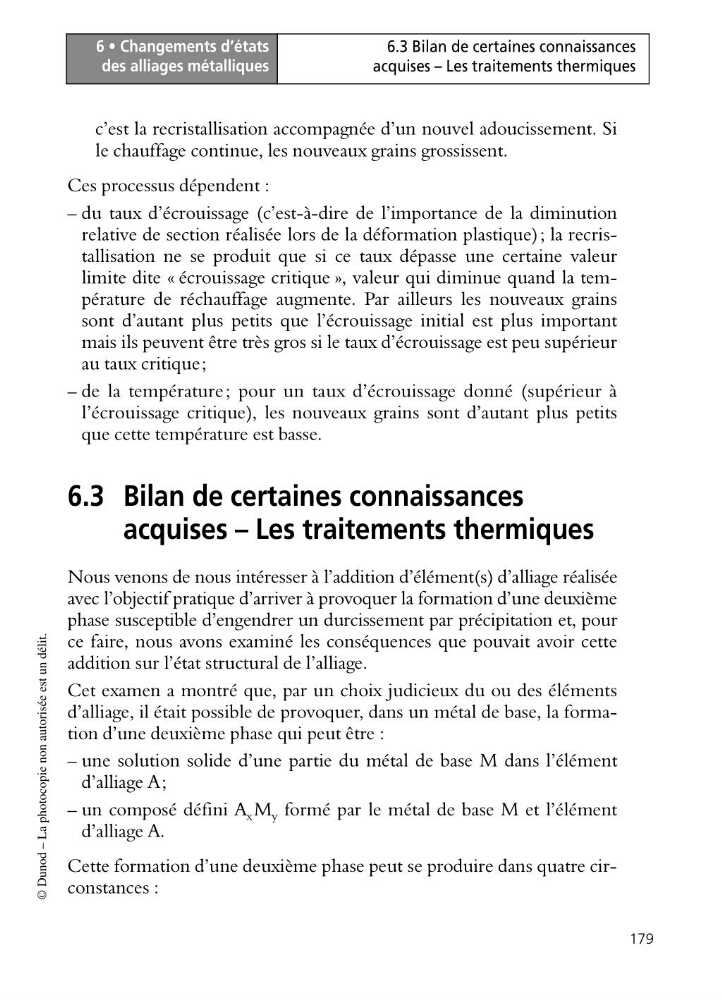

6 • Changements d’états
des alliages métalliques
179
6.3 Bilan de certaines connaissances
acquises – Les traitements thermiques
© Dunod – La photocopie non autorisée est un délit.
c’est la recristallisation accompagnée d’un nouvel adoucissement. Si
le chauffage continue, les nouveaux grains grossissent.
Ces processus dépendent :
– du taux d’écrouissage (c’est-à-dire de l’importance de la diminution
relative de section réalisée lors de la déformation plastique); la recristallisation ne se produit que si ce taux dépasse une certaine valeur
limite dite « écrouissage critique », valeur qui diminue quand la température de réchauffage augmente. Par ailleurs les nouveaux grains
sont d’autant plus petits que l’écrouissage initial est plus important
mais ils peuvent être très gros si le taux d’écrouissage est peu supérieur
au taux critique;
– de la température ; pour un taux d’écrouissage donné (supérieur à
l’écrouissage critique), les nouveaux grains sont d’autant plus petits
que cette température est basse.
6.3 Bilan de certaines connaissances
acquises – Les traitements thermiques
Nous venons de nous intéresser à l’addition d’élément(s) d’alliage réalisée
avec l’objectif pratique d’arriver à provoquer la formation d’une deuxième
phase susceptible d’engendrer un durcissement par précipitation et, pour
ce faire, nous avons examiné les conséquences que pouvait avoir cette
addition sur l’état structural de l’alliage.
Cet examen a montré que, par un choix judicieux du ou des éléments
d’alliage, il était possible de provoquer, dans un métal de base, la formation d’une deuxième phase qui peut être :
– une solution solide d’une partie du métal de base M dans l’élément
d’alliage A;
– un composé défini A x M y formé par le métal de base M et l’élément
d’alliage A.
Cette formation d’une deuxième phase peut se produire dans quatre circonstances :
des alliages métalliques
179
6.3 Bilan de certaines connaissances
acquises – Les traitements thermiques
© Dunod – La photocopie non autorisée est un délit.
c’est la recristallisation accompagnée d’un nouvel adoucissement. Si
le chauffage continue, les nouveaux grains grossissent.
Ces processus dépendent :
– du taux d’écrouissage (c’est-à-dire de l’importance de la diminution
relative de section réalisée lors de la déformation plastique); la recristallisation ne se produit que si ce taux dépasse une certaine valeur
limite dite « écrouissage critique », valeur qui diminue quand la température de réchauffage augmente. Par ailleurs les nouveaux grains
sont d’autant plus petits que l’écrouissage initial est plus important
mais ils peuvent être très gros si le taux d’écrouissage est peu supérieur
au taux critique;
– de la température ; pour un taux d’écrouissage donné (supérieur à
l’écrouissage critique), les nouveaux grains sont d’autant plus petits
que cette température est basse.
6.3 Bilan de certaines connaissances
acquises – Les traitements thermiques
Nous venons de nous intéresser à l’addition d’élément(s) d’alliage réalisée
avec l’objectif pratique d’arriver à provoquer la formation d’une deuxième
phase susceptible d’engendrer un durcissement par précipitation et, pour
ce faire, nous avons examiné les conséquences que pouvait avoir cette
addition sur l’état structural de l’alliage.
Cet examen a montré que, par un choix judicieux du ou des éléments
d’alliage, il était possible de provoquer, dans un métal de base, la formation d’une deuxième phase qui peut être :
– une solution solide d’une partie du métal de base M dans l’élément
d’alliage A;
– un composé défini A x M y formé par le métal de base M et l’élément
d’alliage A.
Cette formation d’une deuxième phase peut se produire dans quatre circonstances :
